X 2 Coaxial
X 2
01091 |
250 W AES, 8 Ω |
01091/dp |
500 W / 220 W AES |
 Downloads |
|
| Datenblatt X 2 |
 |
| Datenblatt X 2 dp |
|
| Benutzerhandbuch X 2 dp |
|
| X-Serie Flyer |
|
| Ausschreibungstexte |
|
| 3D-Dateien |
 |
| Simulationsdaten | |
| Produktbilder |
|
Multifunktionales und kompaktes 2-Wege System der Oberklasse. Der koaxiale Aufbau sorgt in Kombination mit einem aufwendig entwickelten und großflächigen Horn für ein absolut gleichmäßiges Übertragungs-
verhalten auch außerhalb der Hauptabstrahlachse. Hochleistungs-Neodymantriebe und Langhubschwingspulen sorgen für einen hohen Wirkungsgrad bei gleichzeitig stark reduzierten Verzerrungen.
Für die Installation und den universellen Einsatz stehen drei M10 Gewindeeinsätze zur Aufnahme des Zubehörs zur Verfügung.
Die X 2 ist auch als selfpowered dp-Variante erhältlich:
Die integrierte digitale Verstärkerelektronik wird über einen DSP gesteuert und leistet 500/220 Watt AES. Verschiedene ab Werk konfigurierte Presets und Lautstärkeeinstellungen können abgerufen werden.
| X 2 | X 2 dp | |
| Speaker Components | 8“ Nd (2,5“ VC) / 1“ Nd (1,7“ VC) | 8“ Nd (2,5“ VC) / 1“ Nd (1,7“ VC) |
| Description | Multifunctional Coaxial Sound System | - digitally powered |
| Power AES / Peak | 250 W / 750 W | - - - |
| Amp Power AES | - - - | LF: 500 W / HF: 220 W / 110-230 V |
| Impedance nominal | 8 Ω | - - - |
| Rated Current | - - - | 0,4 A |
| SPL 1 W / Peak @ 1 m |
95 dB / 124 dB | - - - |
| SPL Peak@1m | - - - | 124 dB |
| Max. Input Signal | - - - | 25 dBu |
| DSP | - - - | DPLMx FPGA Processing 32 bit floating point |
| AD / DA | - - - | 24 bit / 96 kHz |
| Latency | - - - | 0,8 ms (analog in to analog out) |
| Usable Range |
70 Hz - 19 kHz (-6 dB) | 70 Hz - 19 kHz (-6 dB) |
| Tuning Frequency excursion minimum | 80 Hz | 80 Hz |
| X - Overpoint acoustical | 1,6 kHz | Depends on preset |
| Coverage horizontal / vertical | 90° x 60° - rotatable | 90° x 60° - rotatable |
| Connectors | 2 x Speakon NL4MP in/out > 1 +/- HiMid, 2 +/- loop thru |
XLR in, Ethercon, Powercon in |
| Handles | 1 x | 1 x |
| Rigging / Fittings | 3 x M10 35 mm pole mount |
3 x M10 35 mm pole mount |
| Weight | 8 kg | 8 kg |
| Size height x width x depth | 37,5 x 25,0 x 25,0 cm | 37,5 x 25,0 x 25,0 cm |
| Order No. |
01091 |
01091/dp |
for 2 x X 2 / 2 x GL 8 / 2 x TSM 8,
padded with pocket for accessories

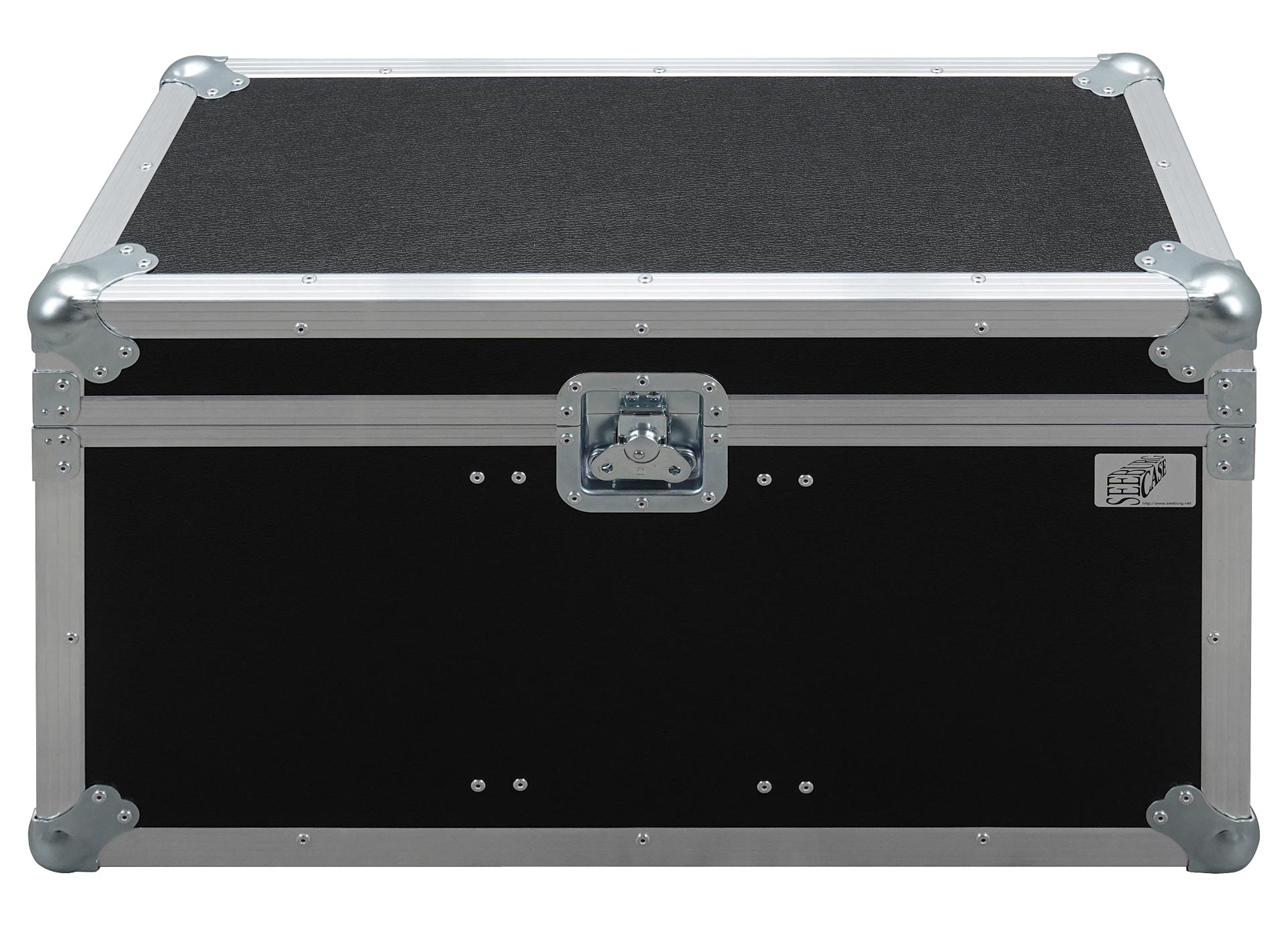

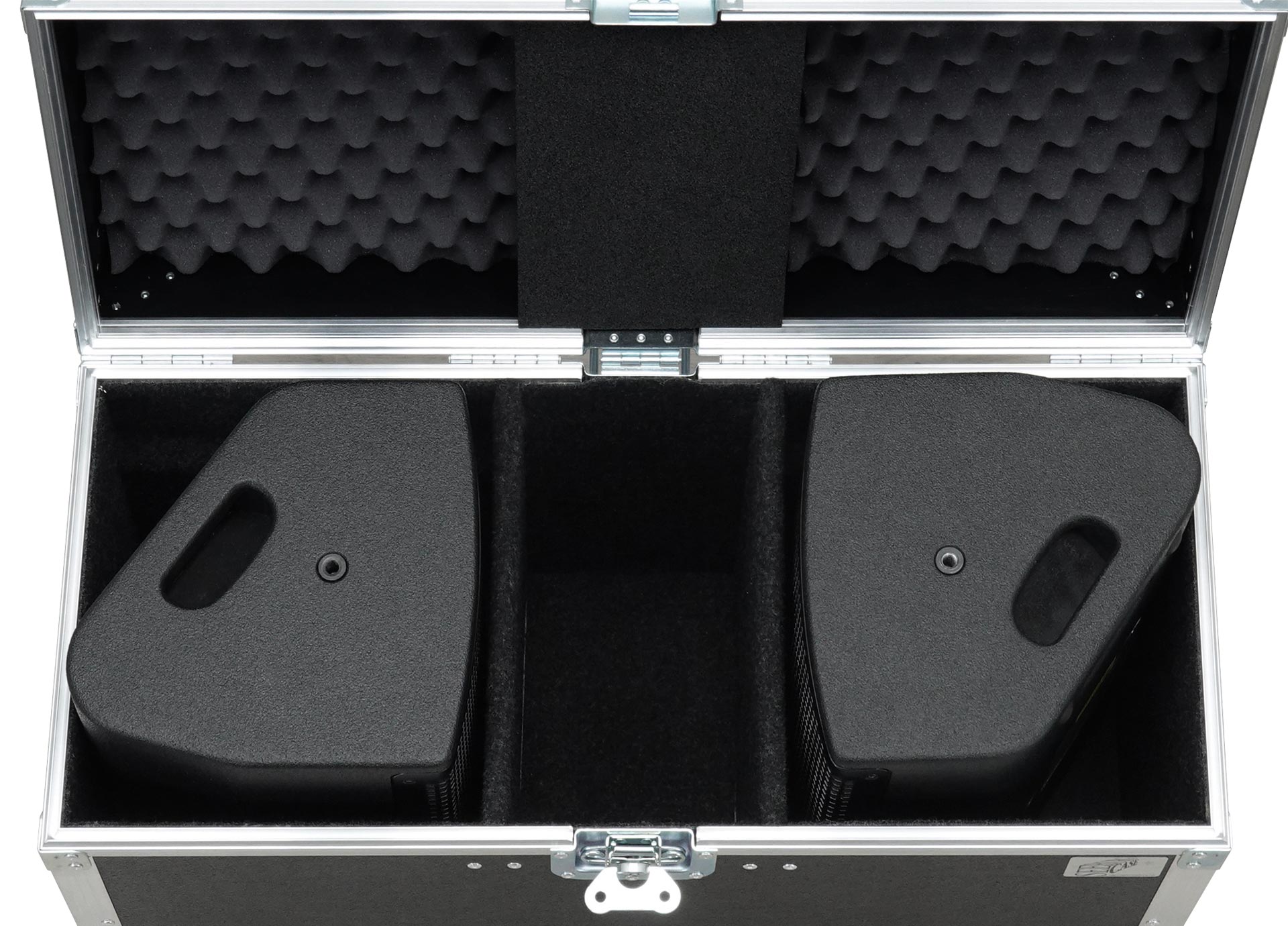

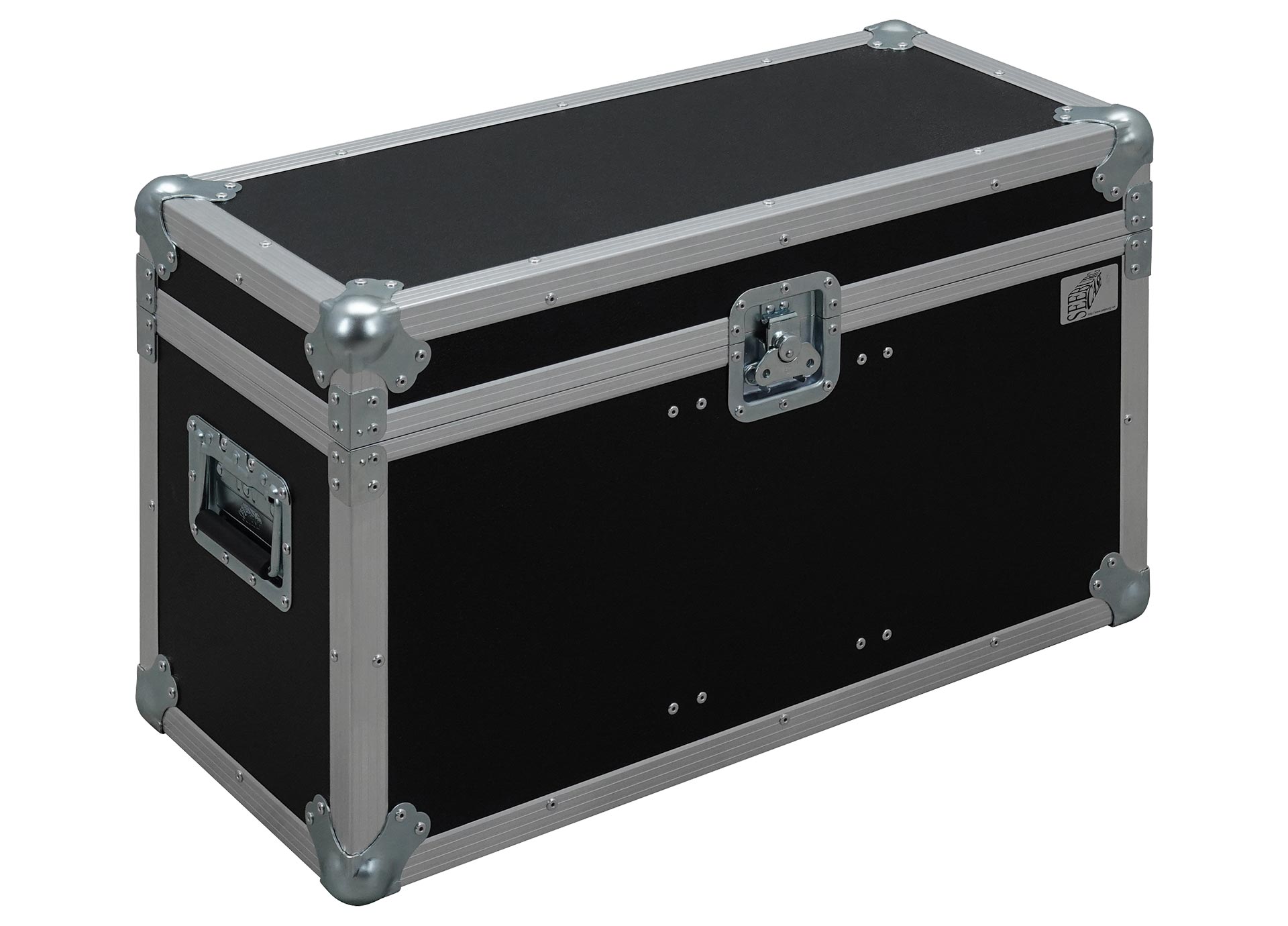

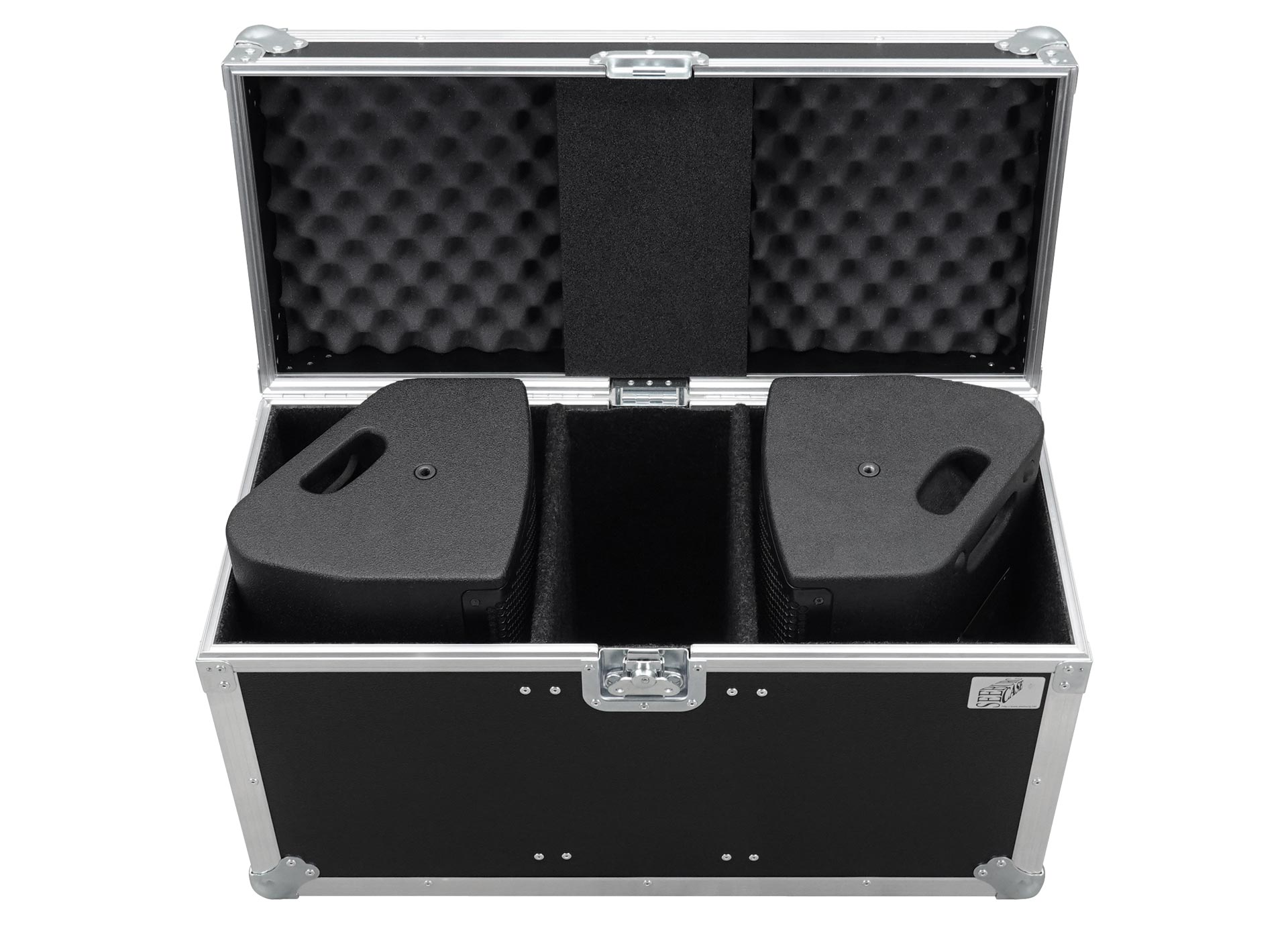

for 4 pcs. X 2, 4 x partition walls for X 2 and accessories, heavy duty, 9 mm birch multiplex, PVC coated black, 6 x recessed sprung handles, 2 x large butterfly catches, 4 x 100 mm blue wheels (2 pcs. with brake), interior lined with felt, 29 kg
Size (H x W x D): 58 x 74 x 60 cm
for X 2,
with zipper
for A 1 / GL 8 / X 1 / X 2 / TS Nano,
horizontal and vertical alignment,
incl. (white version: 1 x M10 x 20
socket head screws, black version:
1 x M10 x 20 adjustable handle screw)
Order No. 01200/set/w (RAL 9010)
adjustable
M10 x 20
with ball and socket joint,
with additional locking screw,
M10 x 15,
max. load 15 kg
reduction screw for fastening
M10 pole mount adapter (08126)
35 mm ø –> M10 x 16 mm,
M8 x 20 star knob screw
Order No. 08126/w (RAL 9010)
35 mm ø –> M10 x 16 mm
Order No. 08126/II/w (RAL 9010)

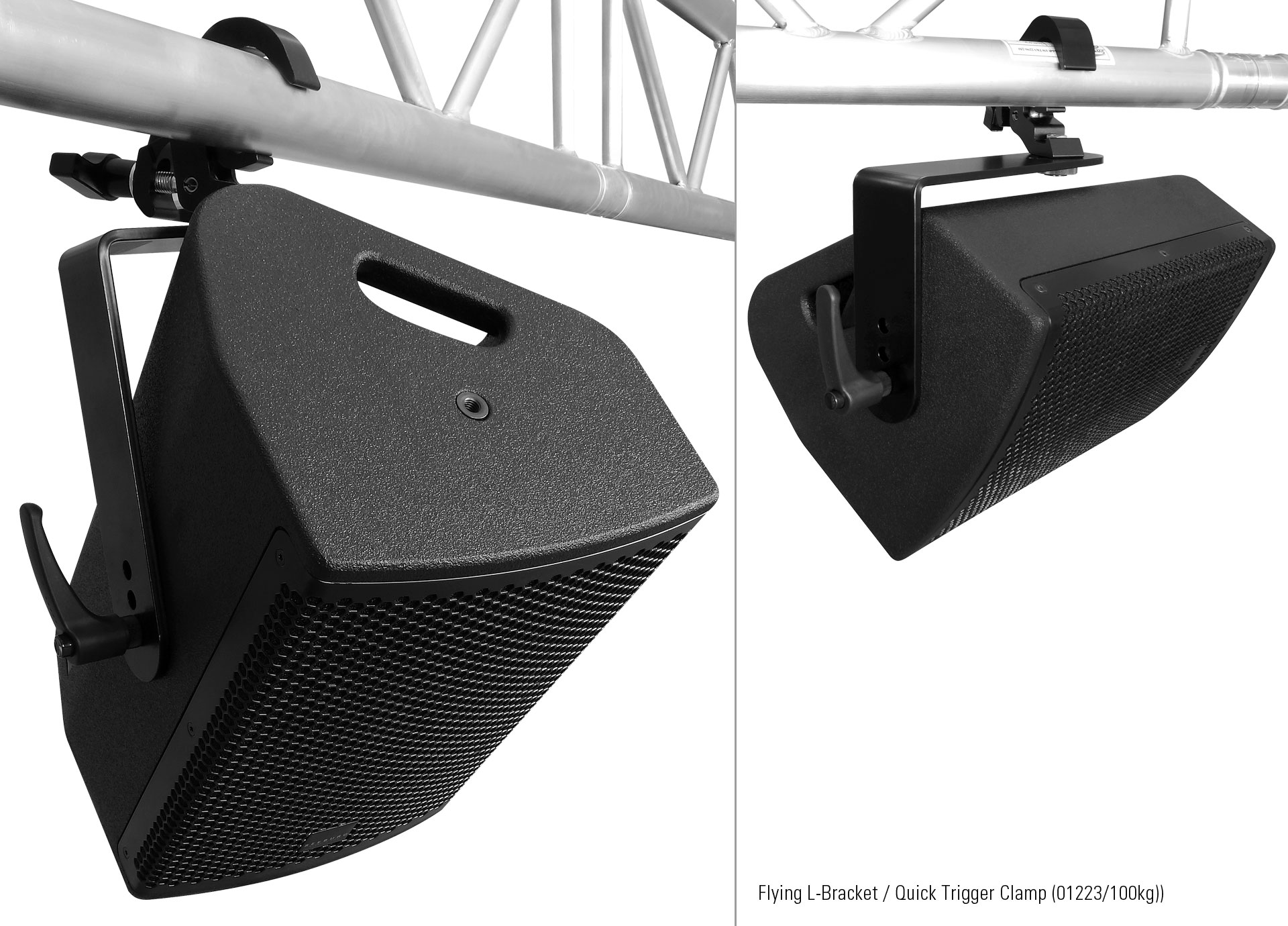

max. load 100 kg
Order No. 01223/100kg
incl. M10 Adapter,
max. load 15 kg
M10, max. load 20 kg
Order No. 01223/20kg
M10– DIN 580
black zinced
Order No. 73700/sw
zinced
4 mm x 600 mm, black,
max. load 10 kg (BGI 810-3),
quick connector undetachably

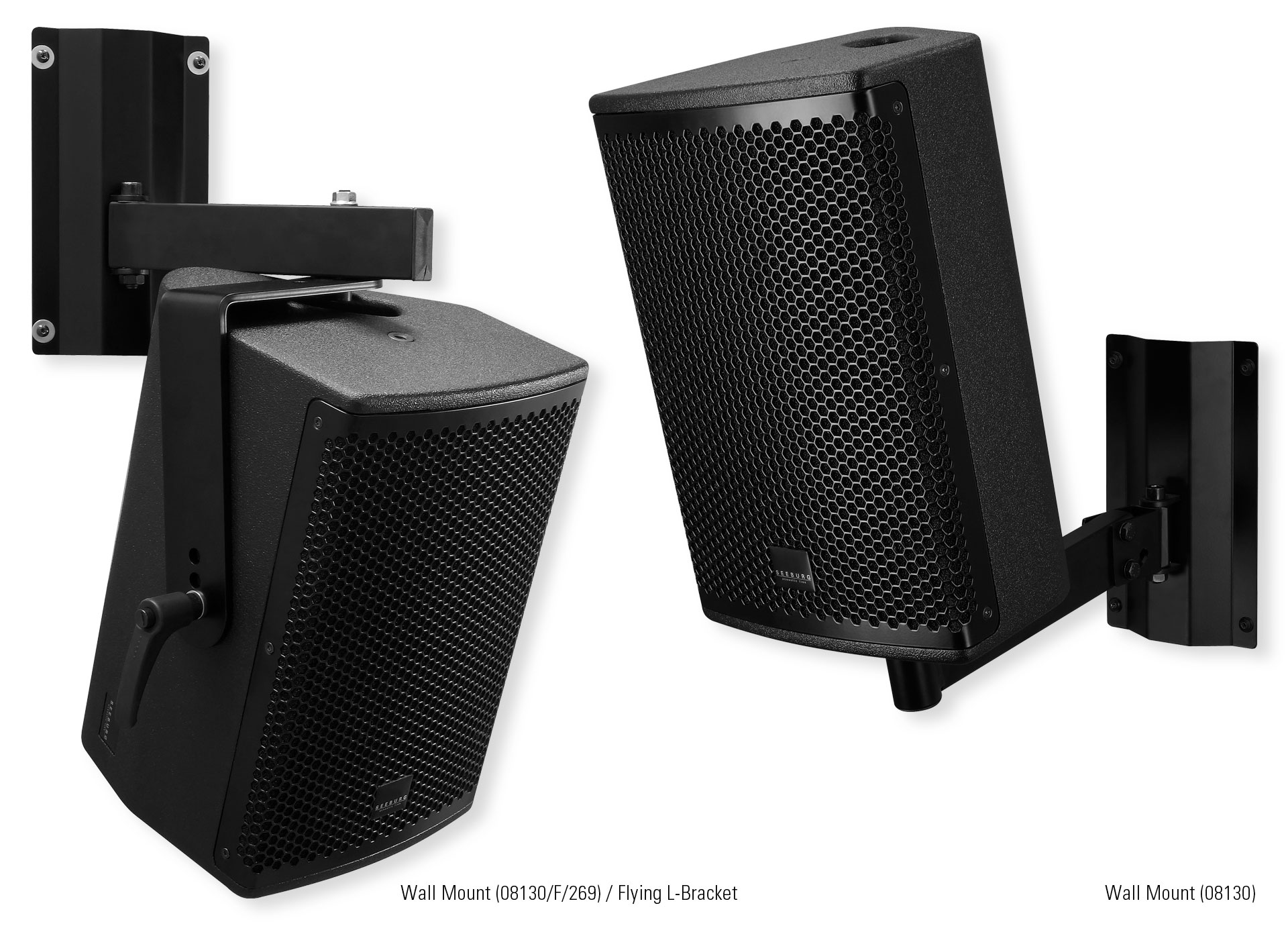

bar: 269 mm, max. load 40 kg,
incl. (M10 x 70 mm socket head screw,
M10 hex lock nut and flat washer)
Order No. 08130/F/269/w (RAL 9010)

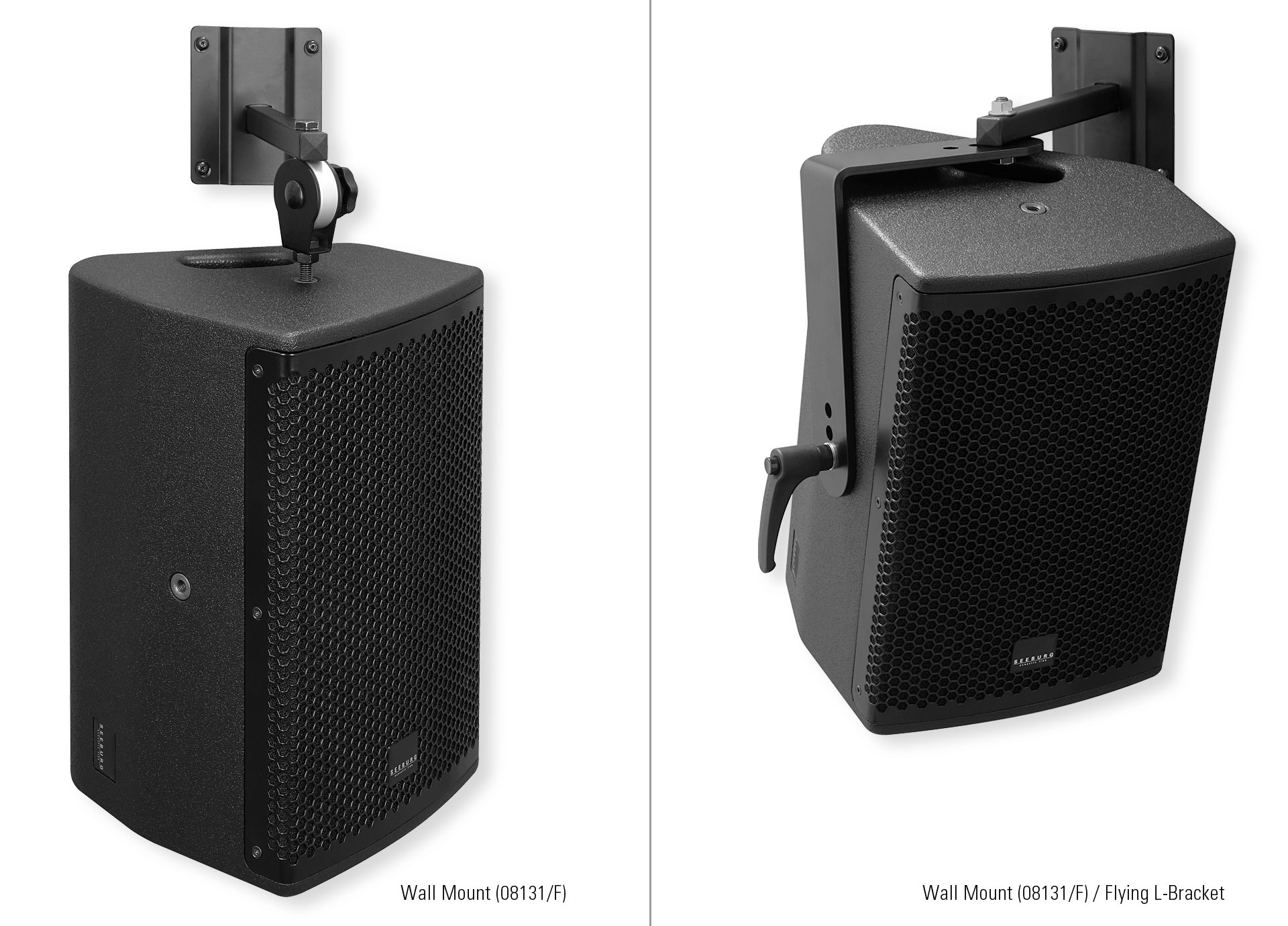

with tilt unit,
max. load 40 kg
for permanent installation,
incl. tilt angle stop
M10, max. load 15 kg,
Order No. 08131/F/w (RAL 9010)
Order No. 08131/F

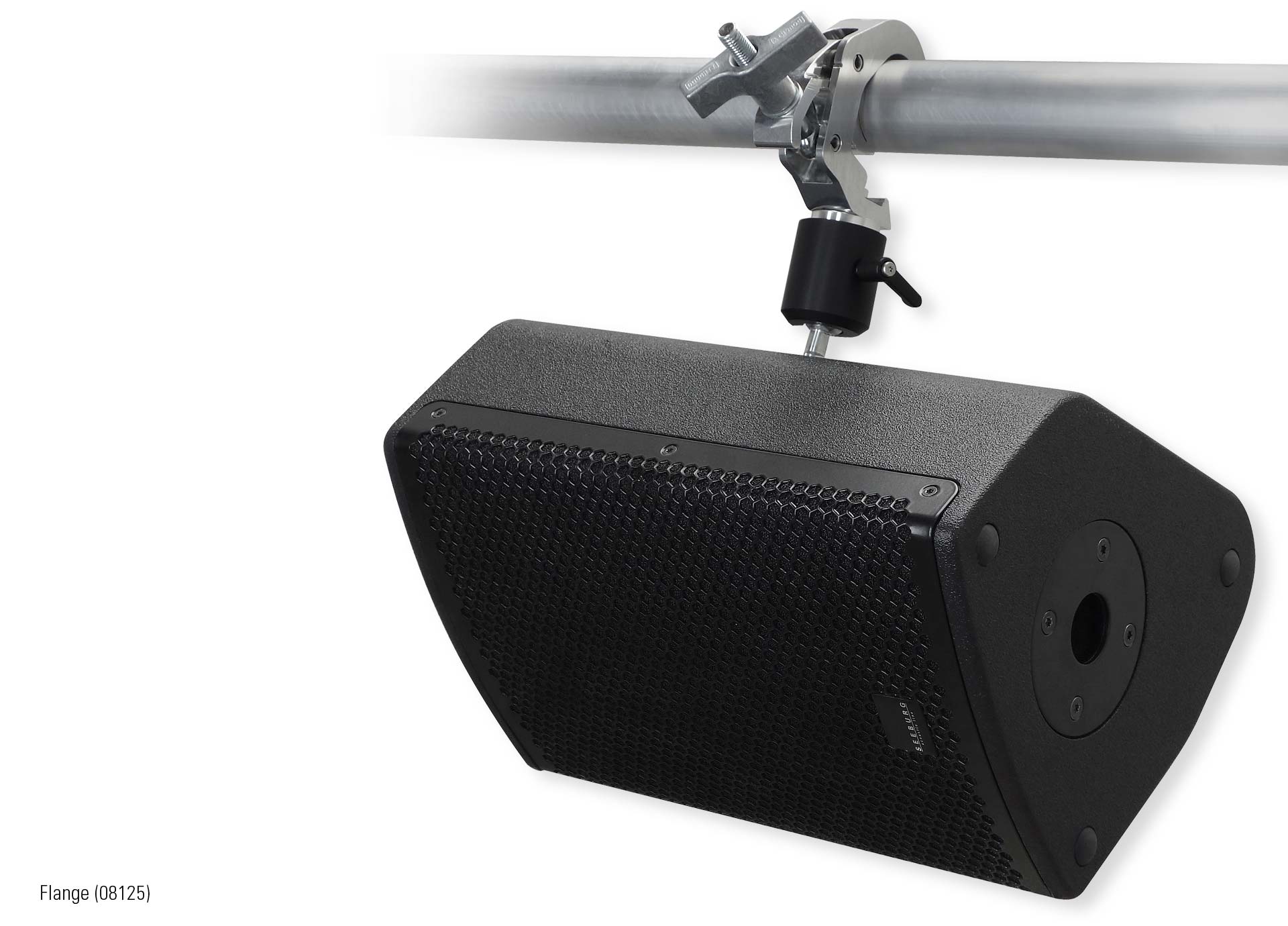

ball and socket joint flange (08125)
+ 08125/plate
PowerCon-PowerCon / XLR-XLR
Order No. 08462 2,5 m
Order No. 08464 5,0 m
Order No. 08466 10 m
Order No. 08468 15 m
