TriSource 10 Multi Media Column
TriSource 10
00120 |
200 W / 600 W (AES/Peak), 4 Ω |
00120/dp |
Selfpowered Version, 280 W / 100 W (AES) |

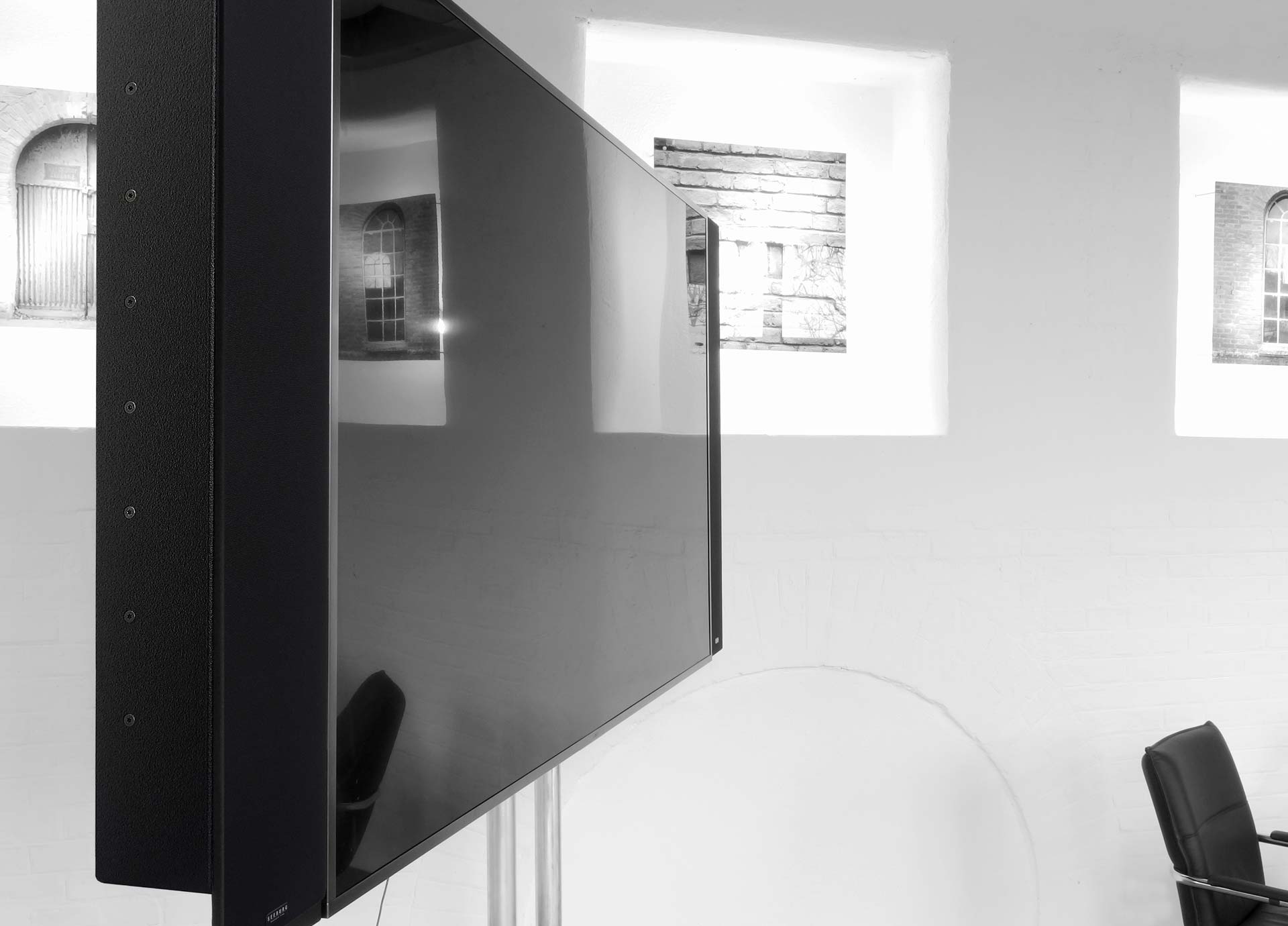

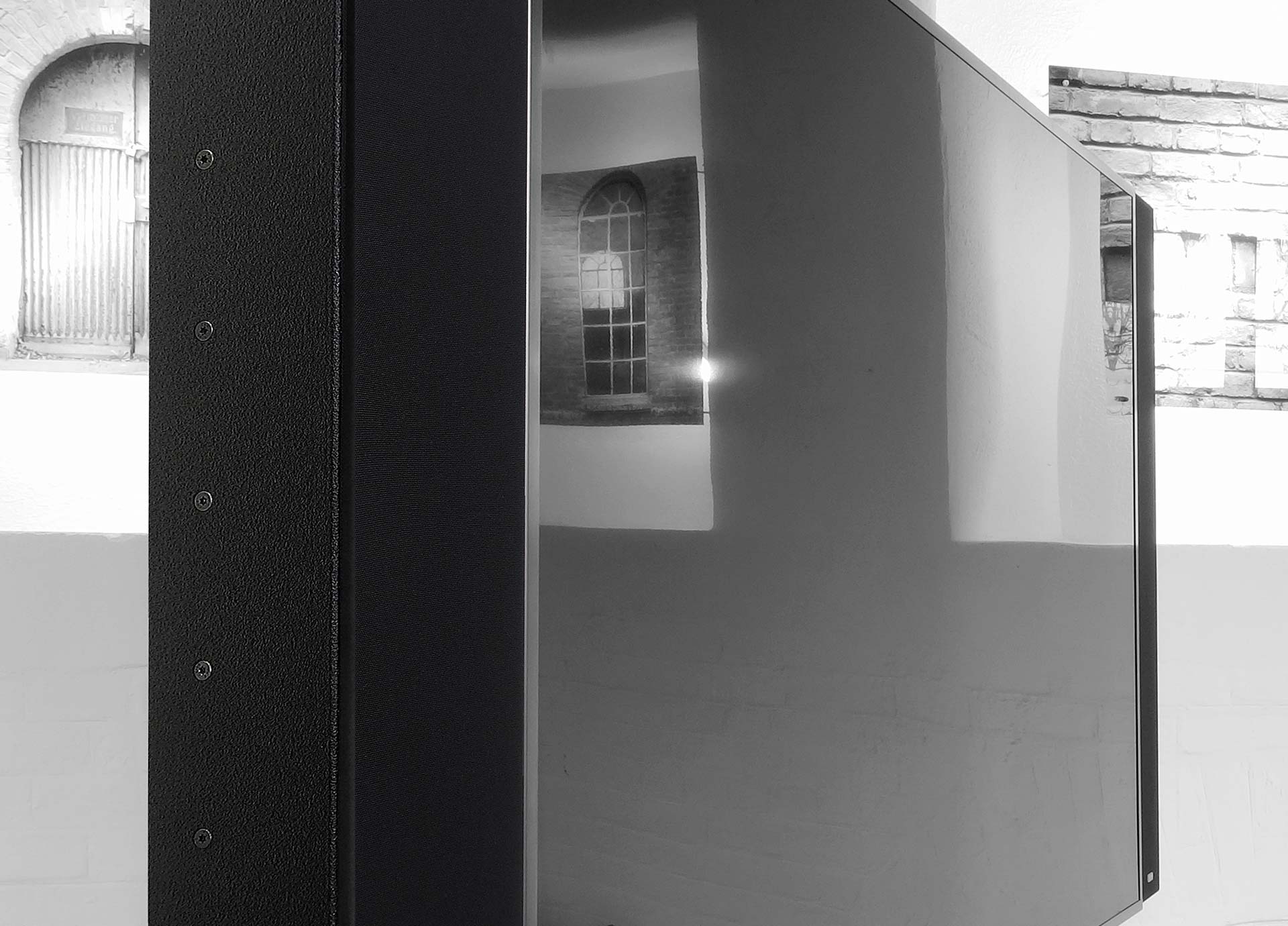

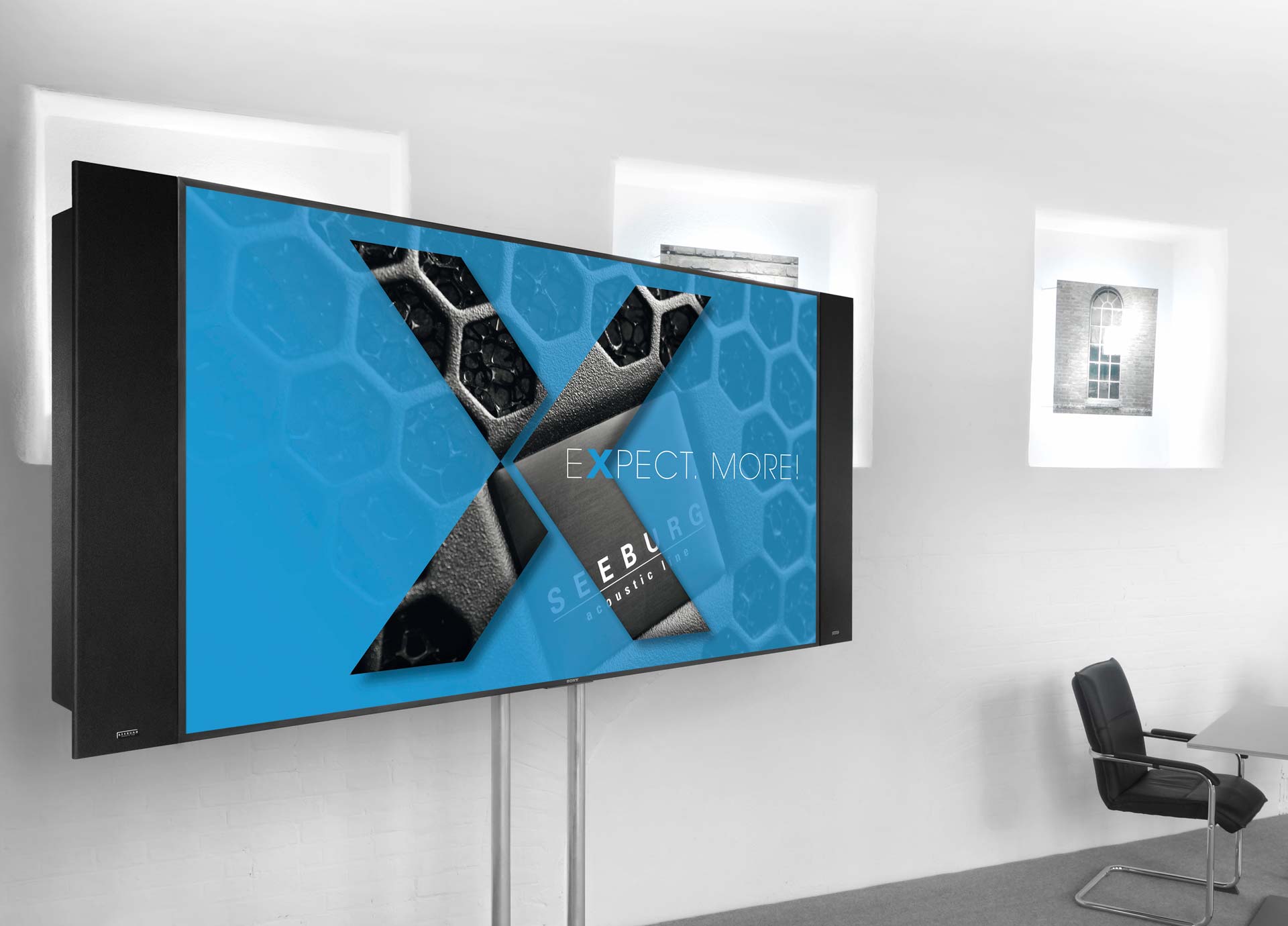

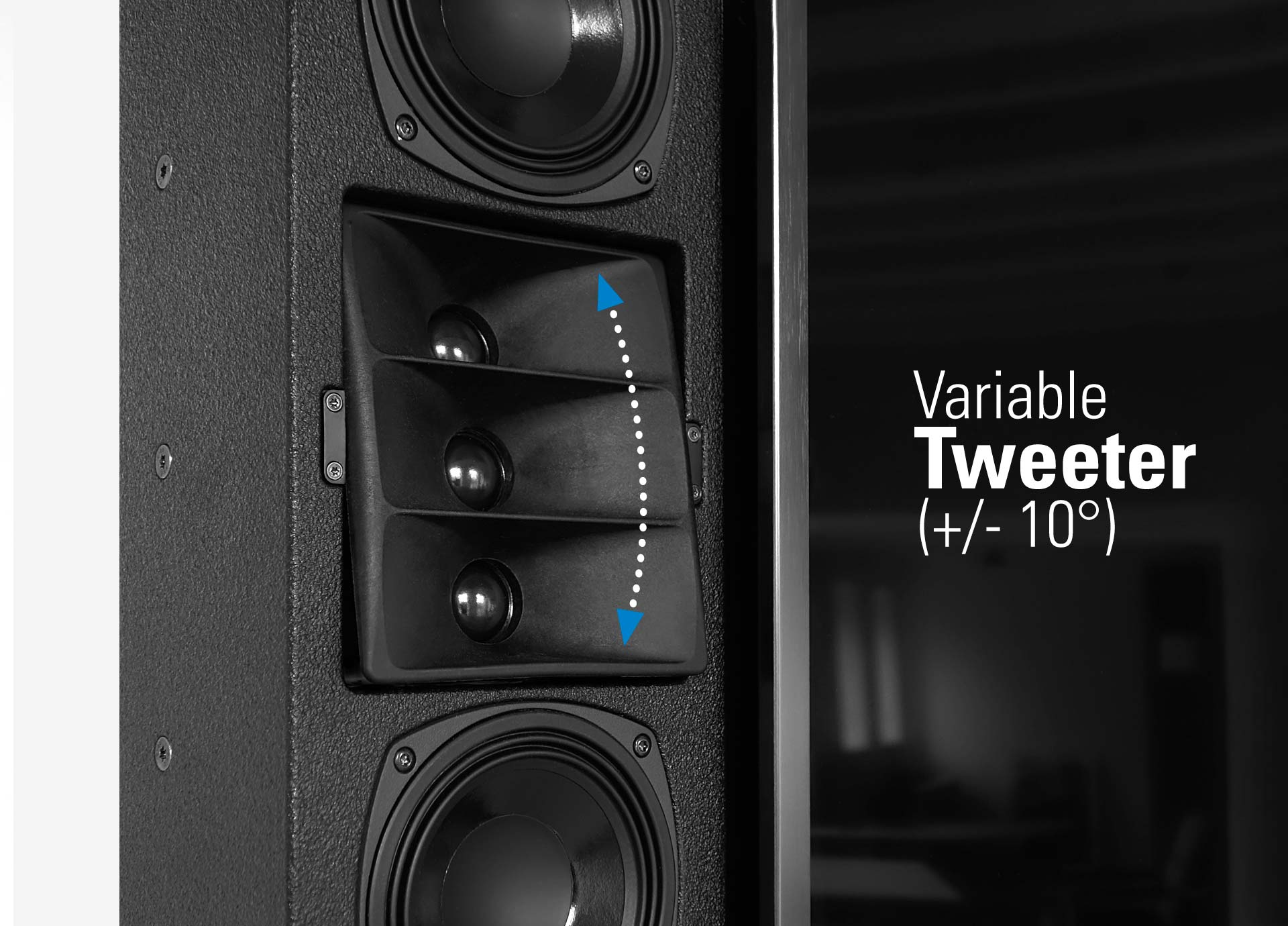

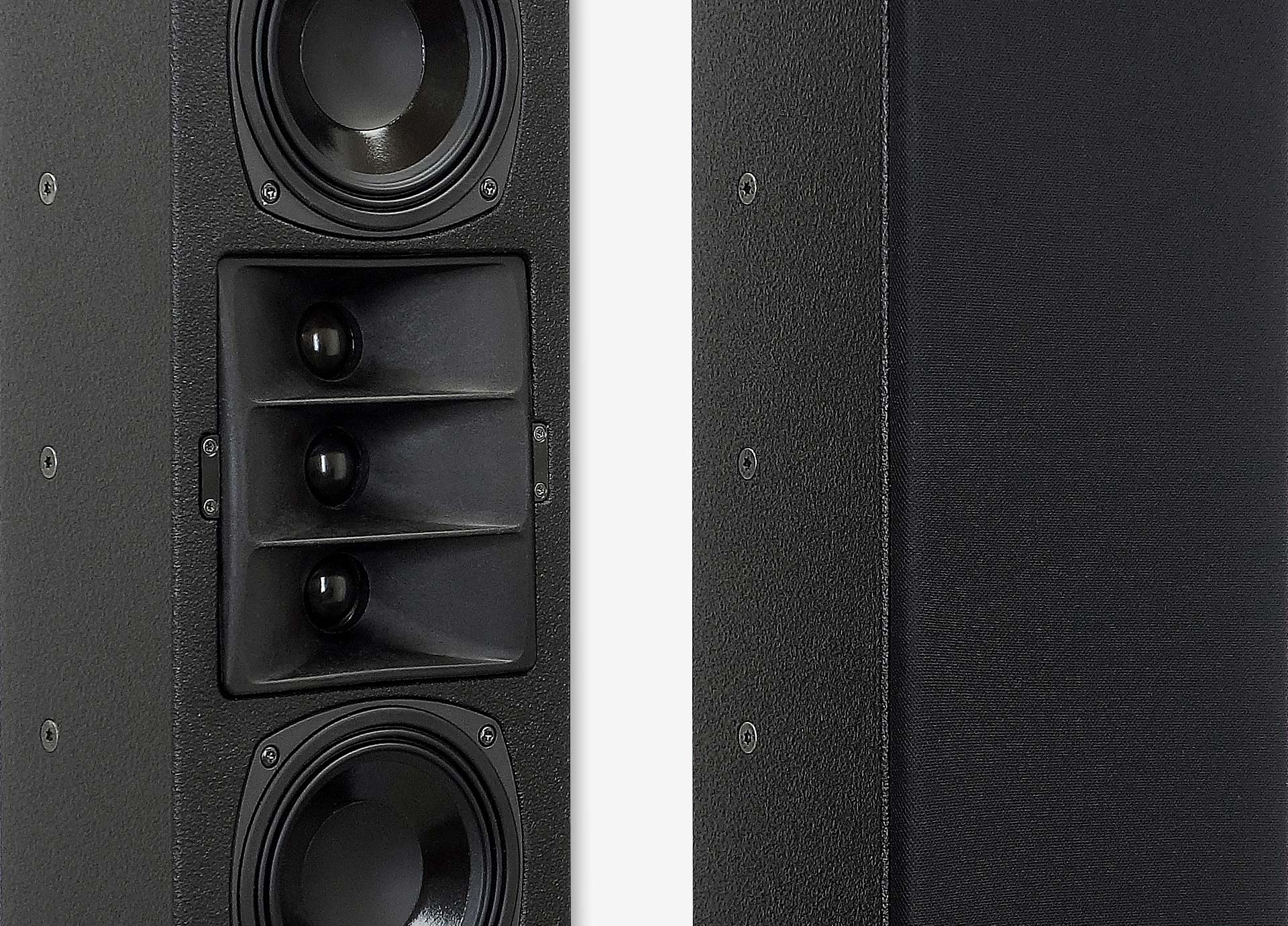

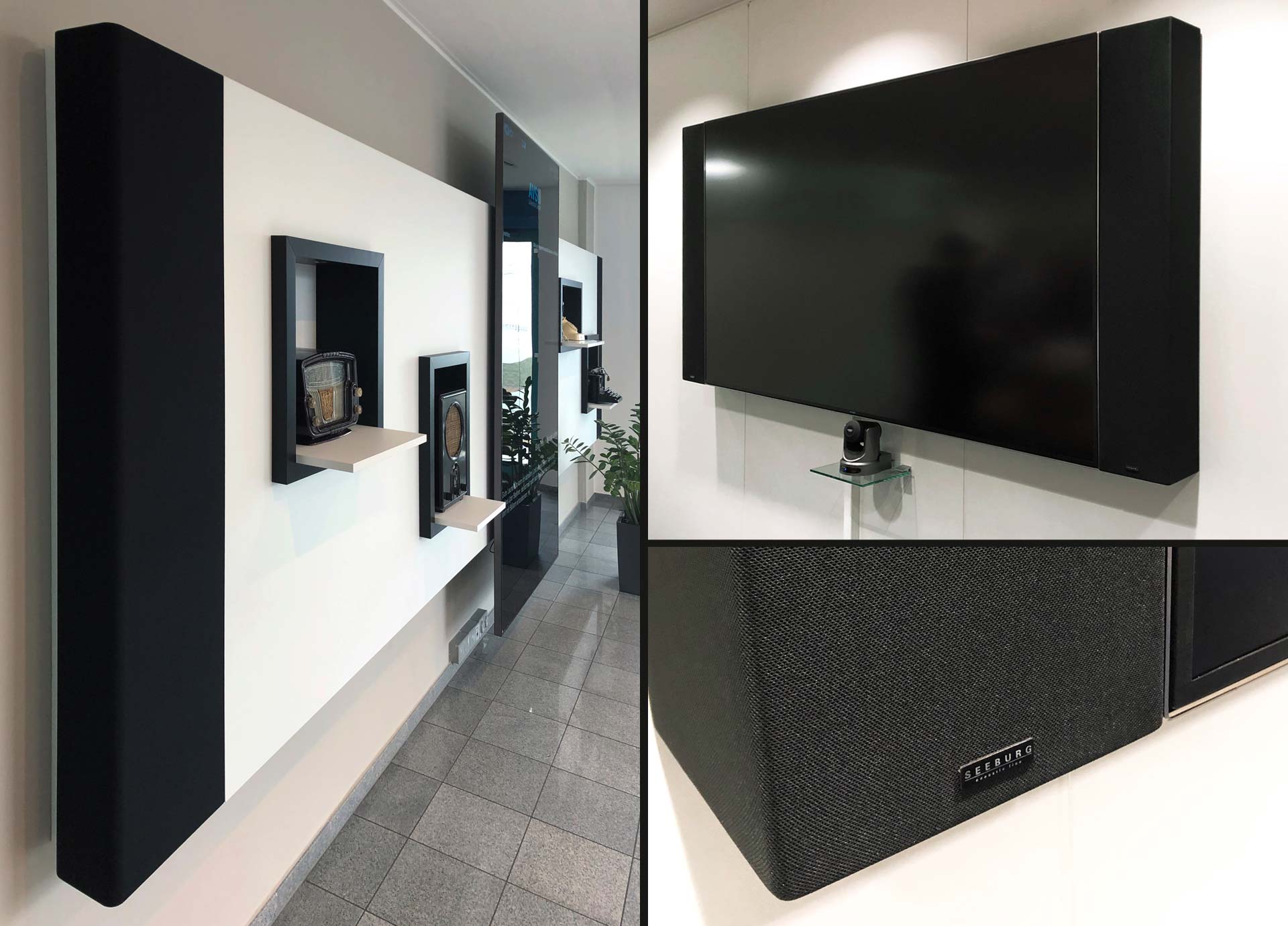

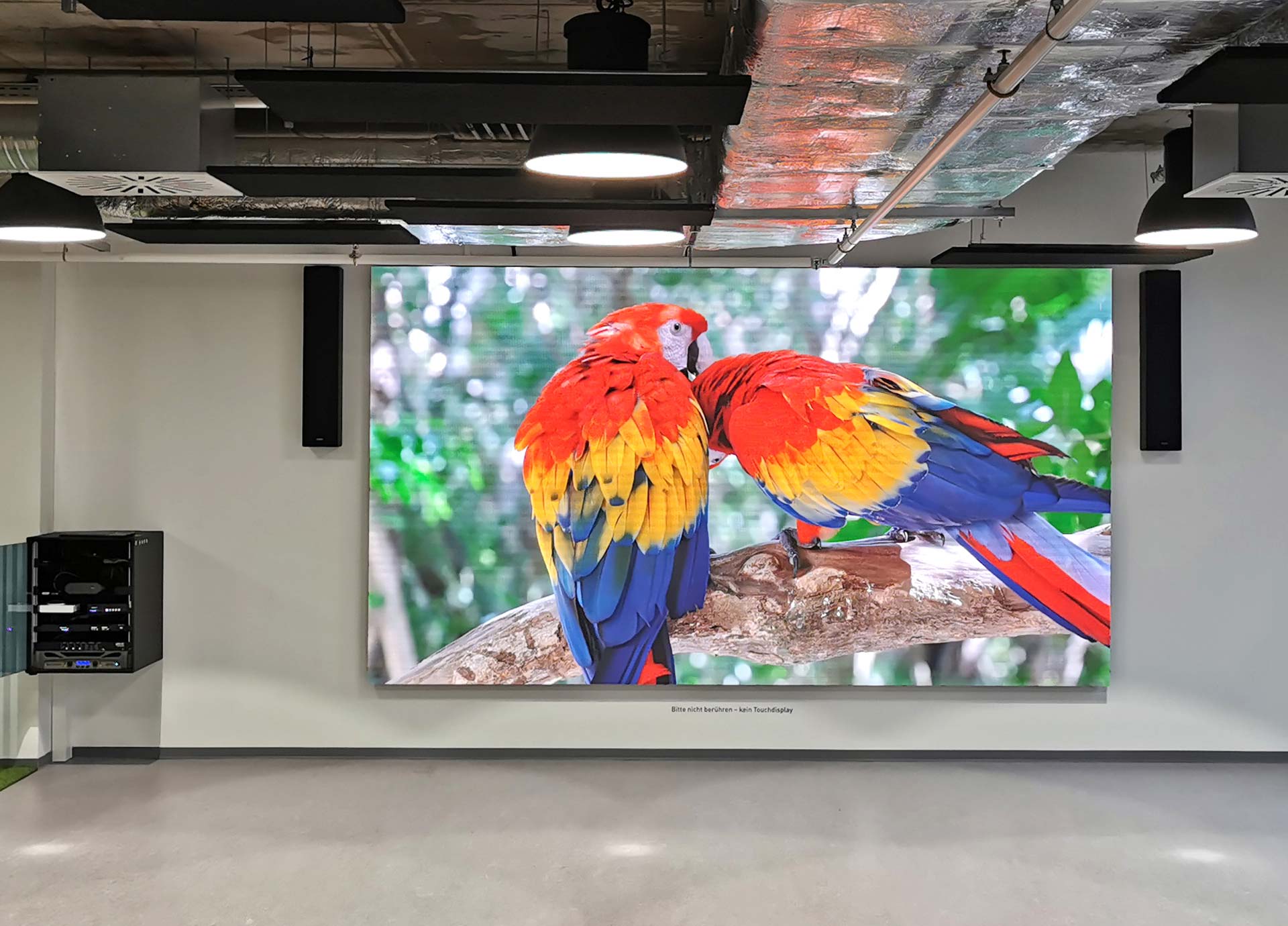

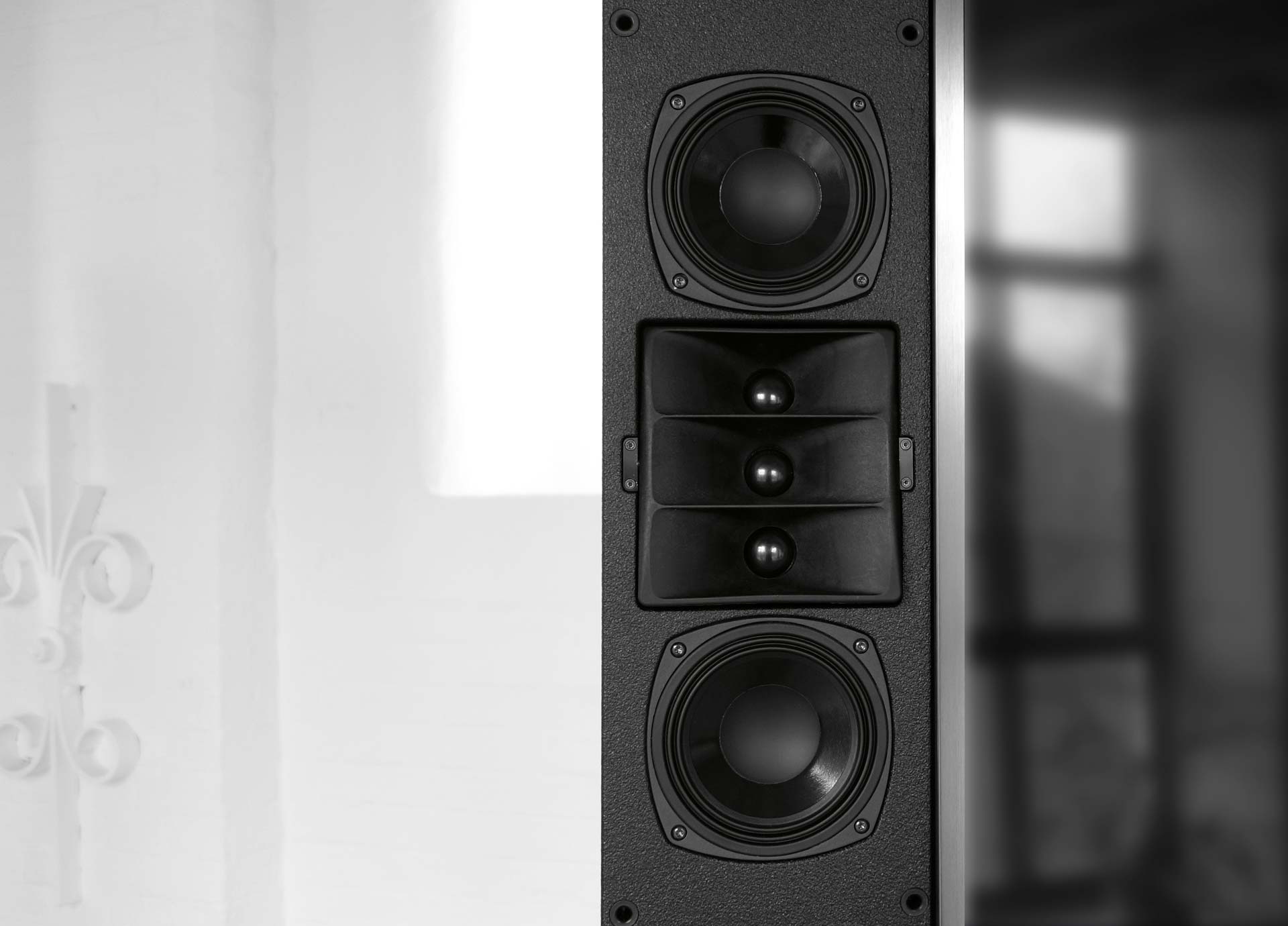

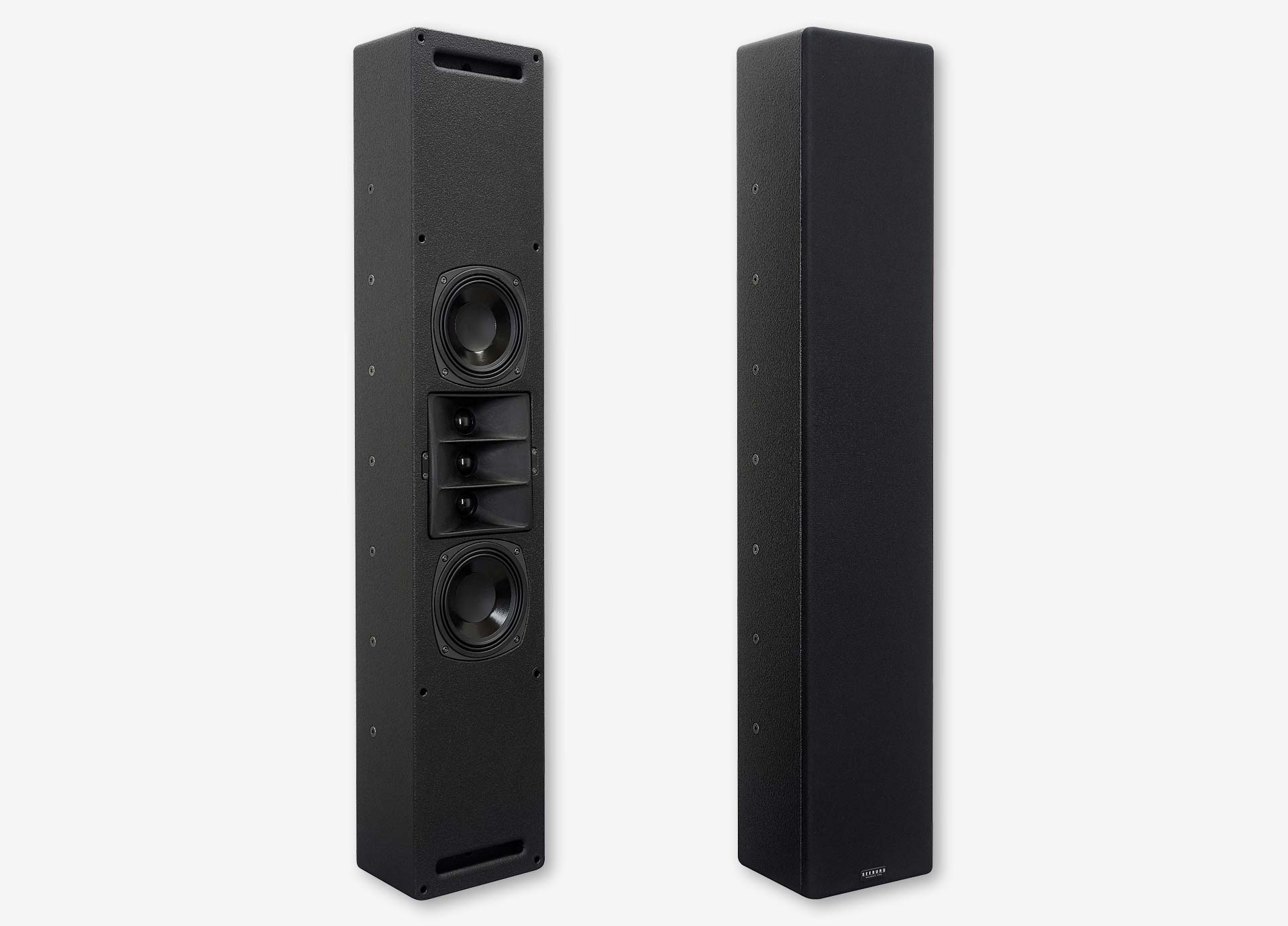

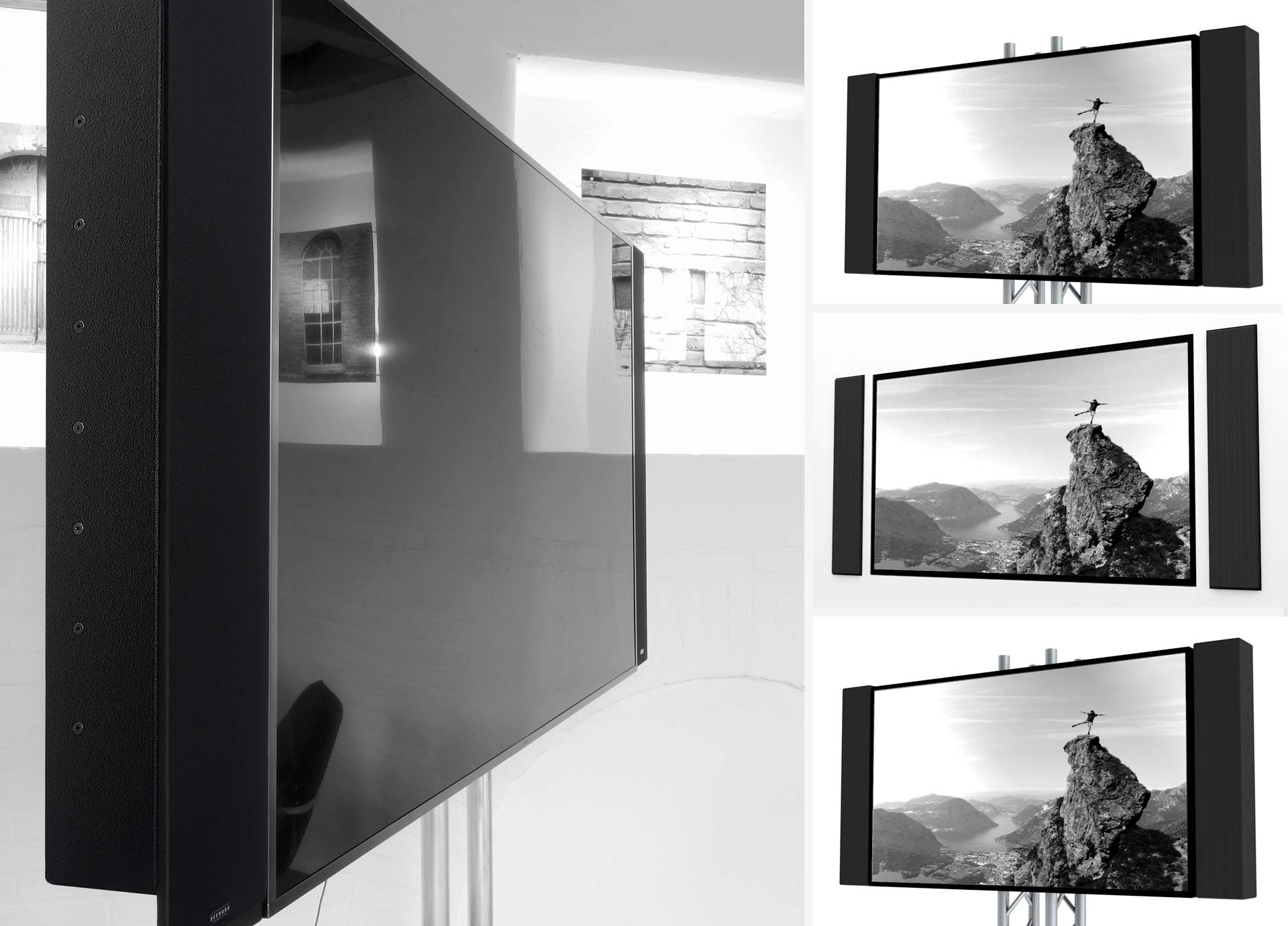

Das TriSource 10 Lautsprechersystem wurde speziell für Anwendungen in Kombination mit größeren Displays konzipiert, bei denen eine sehr gute Tonqualität und größere Reichweite gefordert sind. Die gute Integrationsfähigkeit wird durch die geringe Einbautiefe und neutrale Optik erreicht. Zur Anpassung an die verschiedenen Displaygrößen sind individuell gefertigte Schallwandabdeckungen lieferbar. Die spezielle Anordnung von zwei 5” Langhubchassis und drei horngeladenen 1.1” Tweetern arbeitet nach dem 3-Quellen Prinzip. Damit wird eine besonders gleichmäßige vertikale Bündelung erreicht, um einen hohen Direktschallanteil auch in größerer Entfernung zu realisieren.
TriSource 10 ist auch als dp-Variante mit 280 W / 100 W AES Endstufenleistung und DSP-Controller erhätlich
| TriSource 10 |
TriSource 10 dp | |
| Speaker Components | 2 x 5“ (1,5“ VC) / 3 x 1“ Nd (1,1“ VC) | 2 x 5“ (1,5“ VC) / 3 x 1“ Nd (1,1“ VC) |
| Description | Multi Media Column | - digitally powered |
| Power AES / Peak | 200 W / 600 W | - - - |
| Amp Power AES | - - - | LF: 280 W / HF: 100 W / 110-230 V |
| Impedance nominal | 4 Ω | - - - |
| Rated Current | - - - | 0,2 A @ 230 V |
| SPL 1 W / Peak @ 1 m |
90 dB / 118 dB | - - - |
| SPL Peak@1m | - - - | 118 dB |
| Max. Input Signal | - - - | 25 dBu |
| DSP | - - - | DPLMx FPGA Processing 32 bit floating point |
| AD / DA | - - - | 24 bit / 96 kHz |
| Latency | - - - | 0,8 ms (analog in to analog out) |
| Usable Range |
50 Hz - 20 kHz (-6 dB) | 50 Hz - 20 kHz (-6 dB) |
| Tuning Frequency excursion minimum | 55 Hz | 55 Hz |
| X - Overpoint acoustical | 1200 Hz | Depends on preset |
| Coverage horizontal / vertical | 100° x 25° | 100° x 25° |

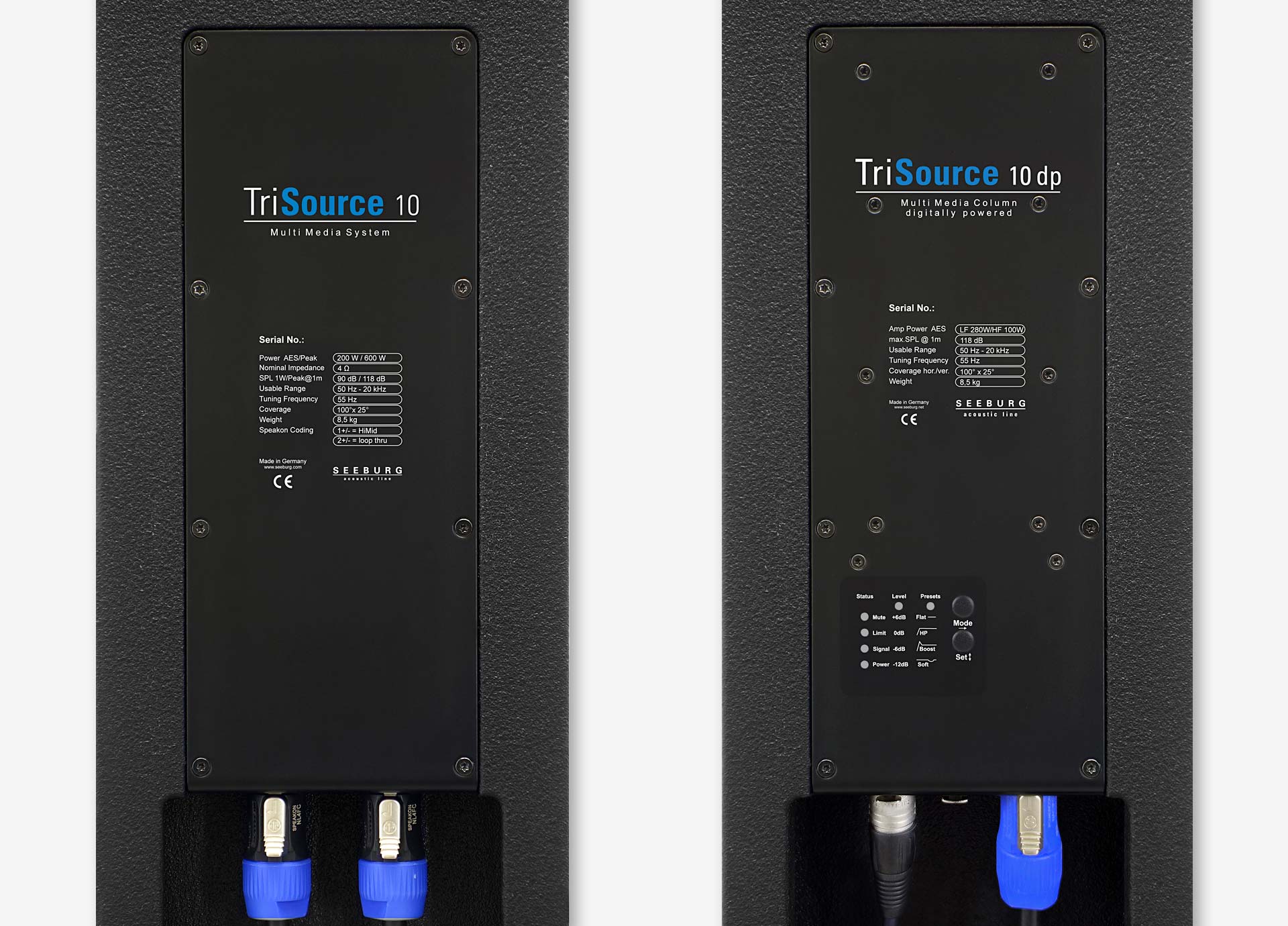

| Connectors | 2 x Speakon NL4MP in/out Coding: 1 +/- HiMid, 2 +/- loop thru |
XLR in, Ethercon, Powercon in |
| Rigging / Fittings | 2 x M10, 14 x M5, 2 x fixing holes | 2 x M10, 14 x M5, 2 x fixing holes |
| Weight | 8,5 kg | 8,5 kg |
| Size height x width x depth | 93,0 x 18,0 x 13,7 cm | 93,0 x 18,0 x 13,7 cm |
| Order No. | 00120 | 00120/dp |

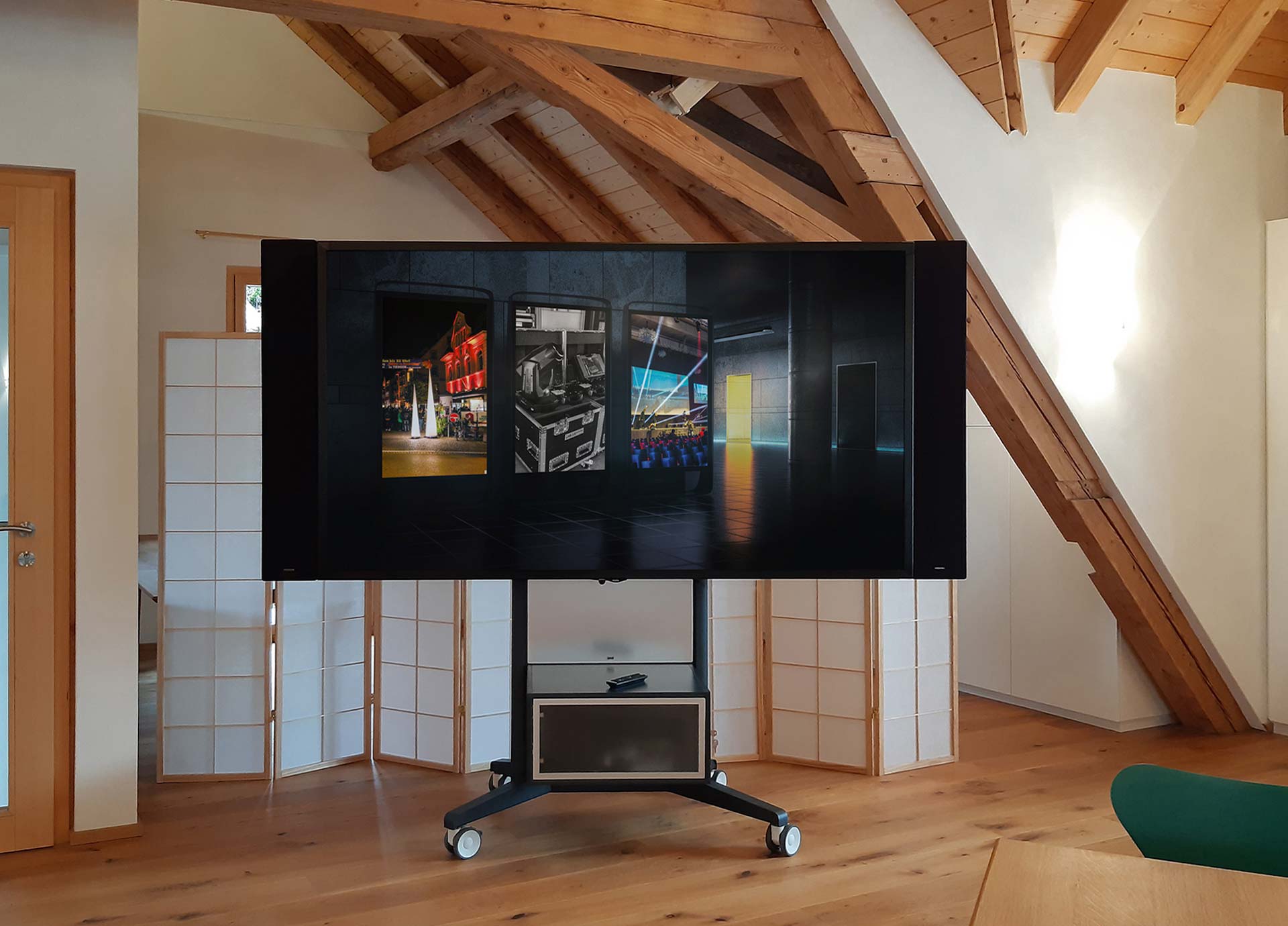

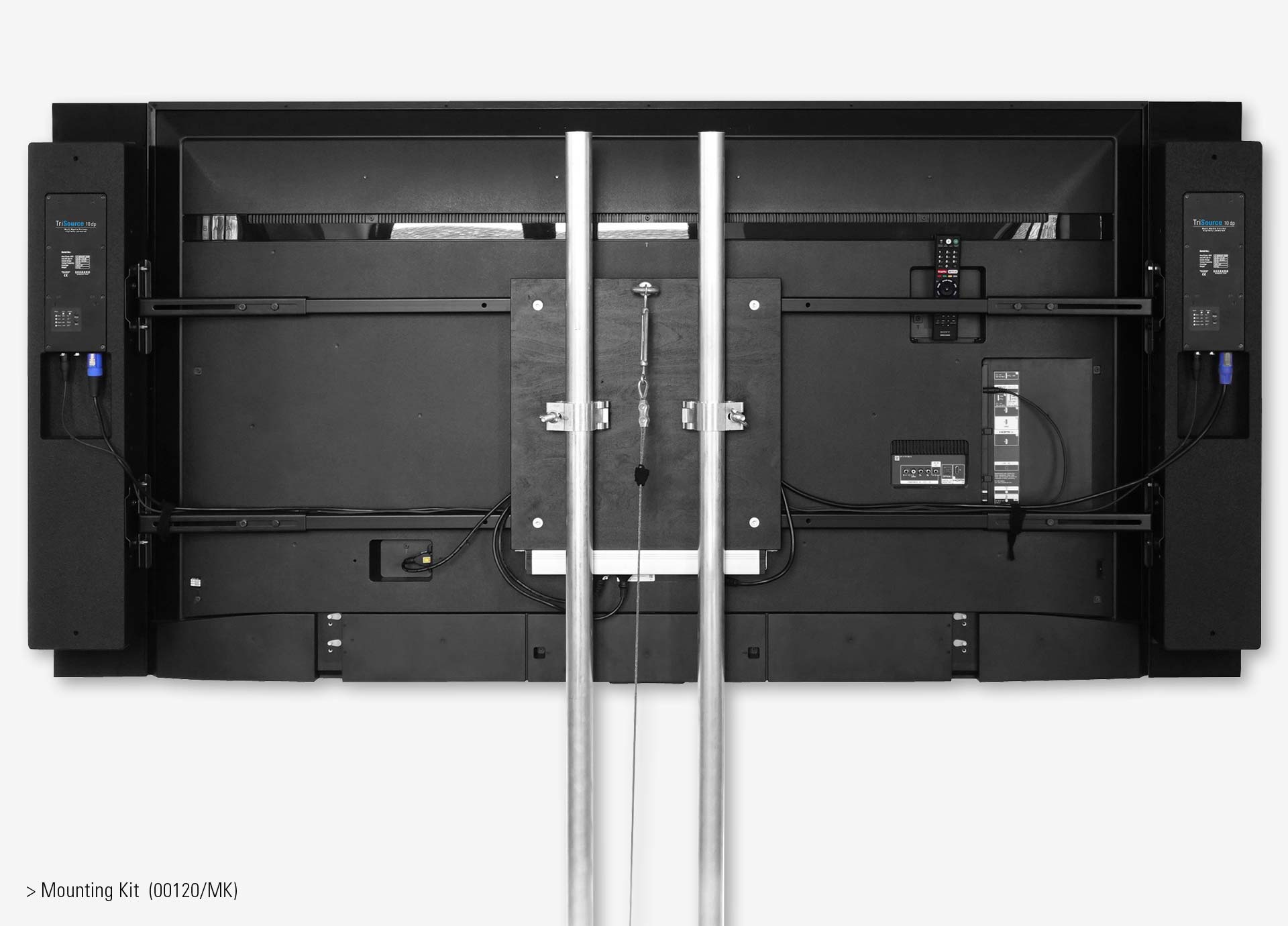

one pair, for TriSource 10 in combination
with displays using VESA fixing points,
width variable 1580 mm -> 1985 mm
2 x 5 parts, (incl: 4 x screws M6 x 16 mm,
2 x screws M5 x 16 mm)

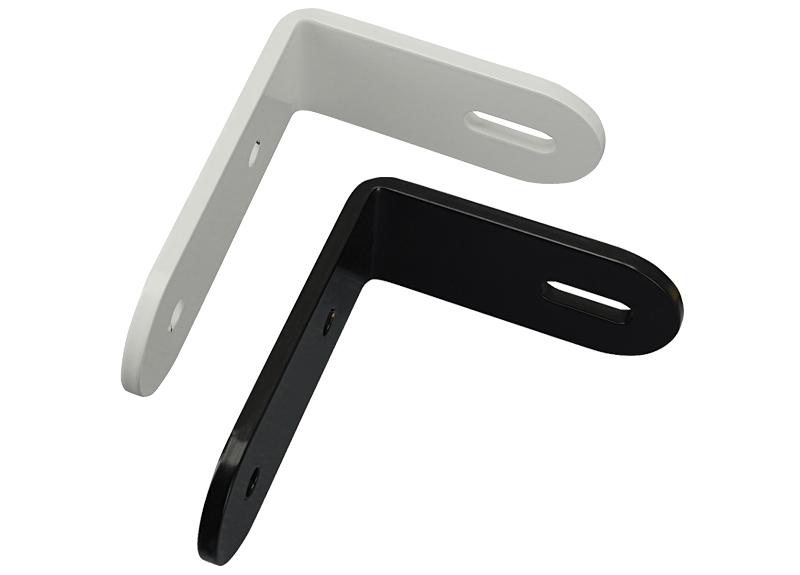

for TriSource, 90° angle,
depth: 110 mm
Order No. 08135/110/w (RAL 9010)
for flown and ground stacked
applications, (incl. 2 x knurled screws
M10 x 20 mm, 1 x handle screw
M8 x 55 mm), max. load 50 kg
for fixed installations,
(incl. 2 x socket head screws
M10 x 20 mm),
max. load 50 kg
(incl. load adapter M10,
2 x knurled screws M10 x 20 mm),
max. load: 50 kg
for MultiRigg™ /MultiRigg™ light
for mounting on M10,
(incl. 1 x screw M10 x 25 mm),
max. load 20 kg

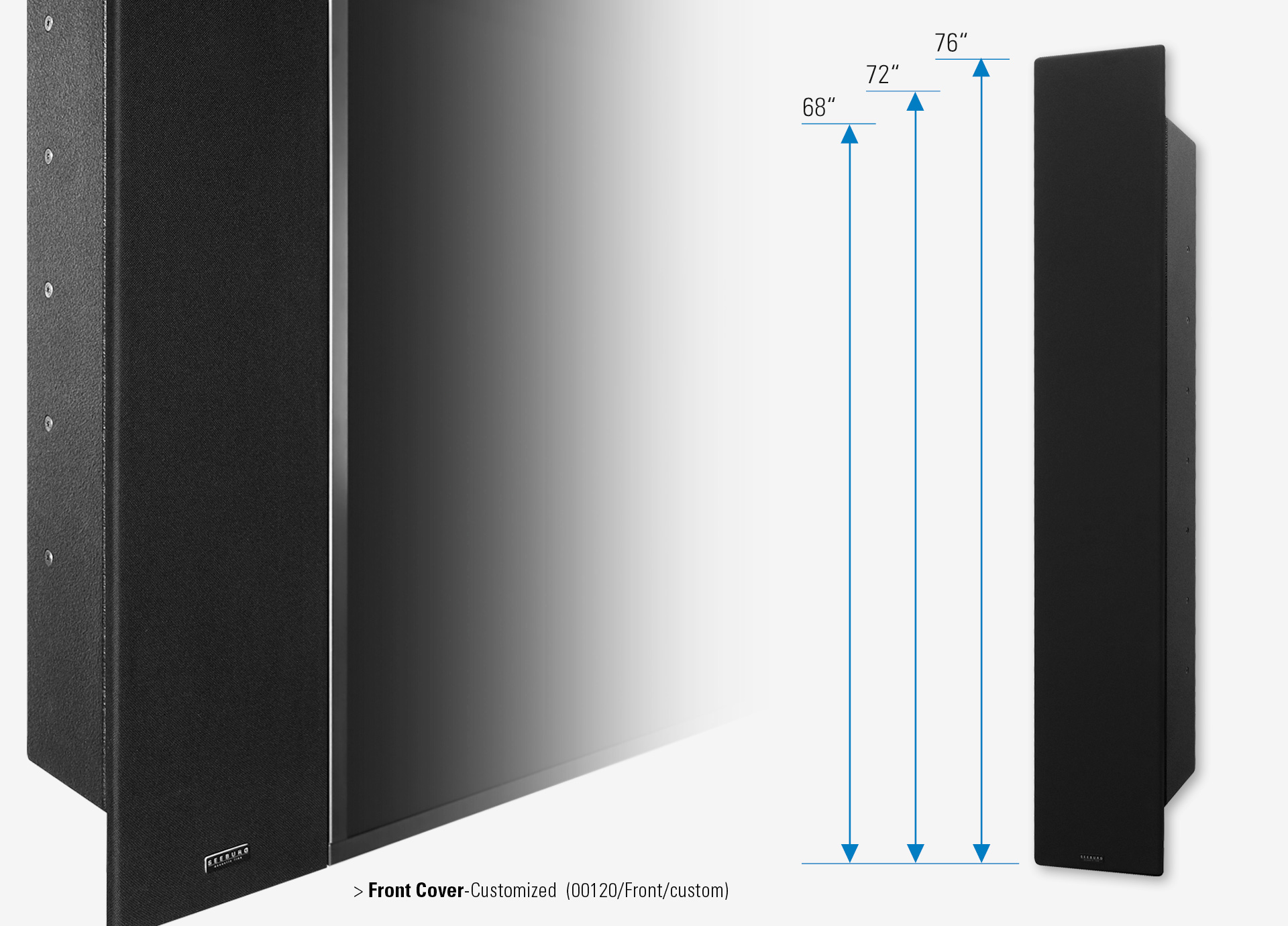

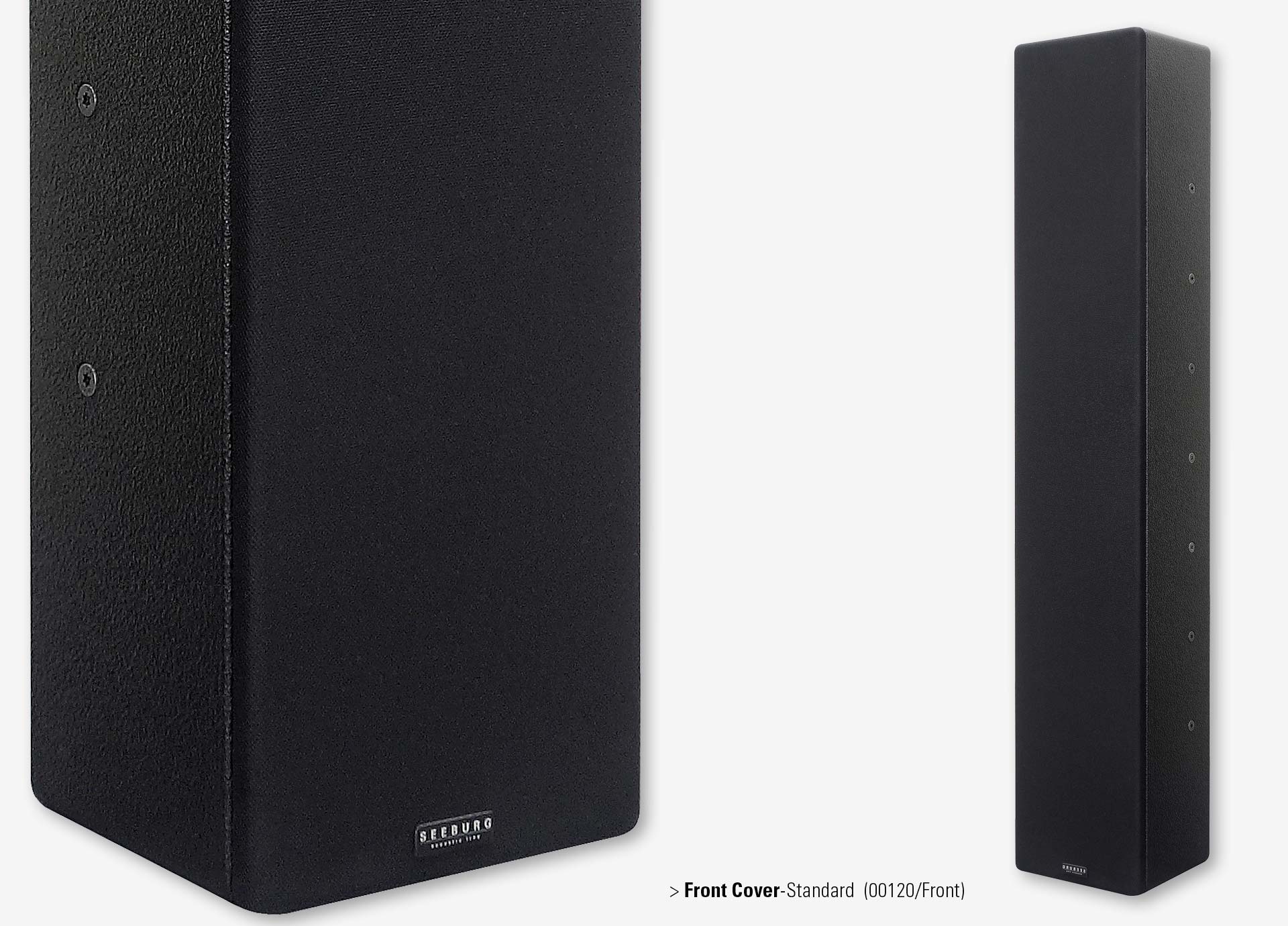

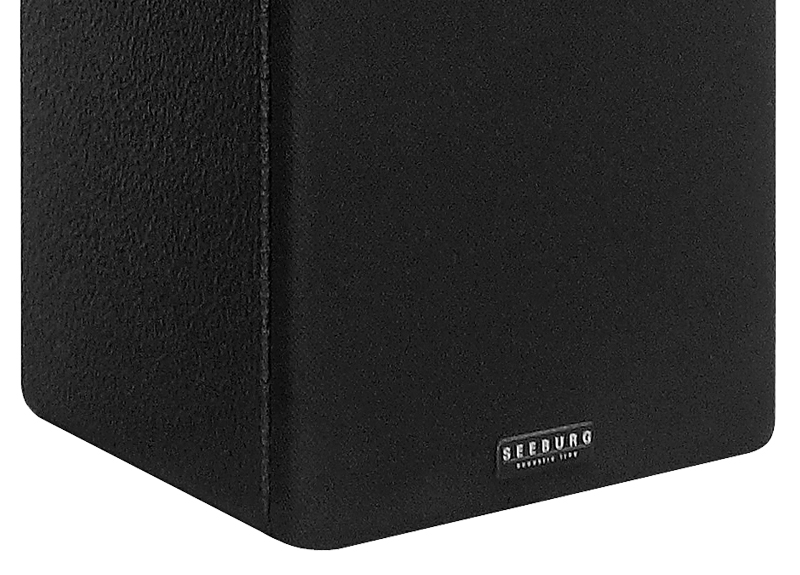

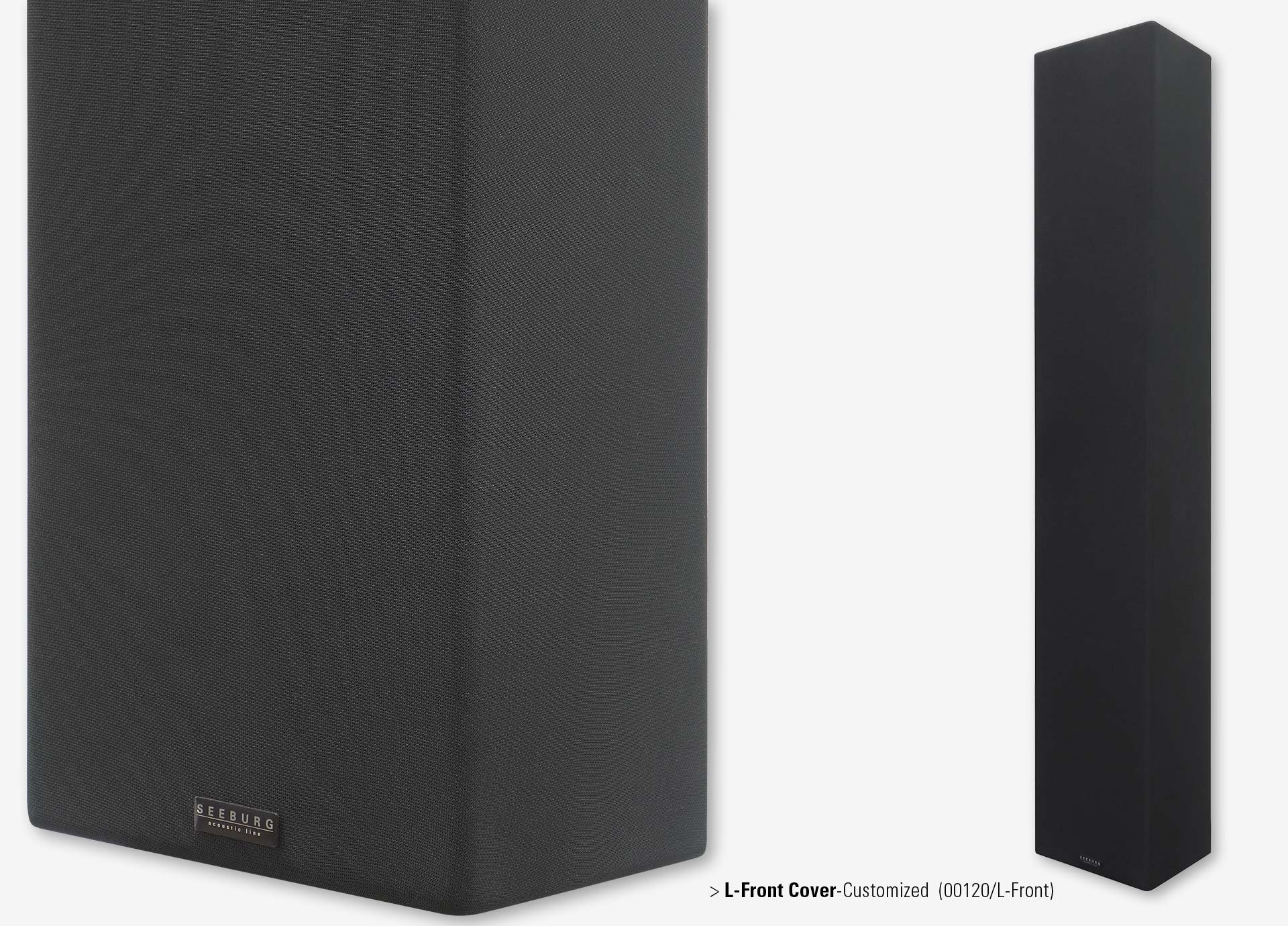

Standard
Order No. 00121/Front

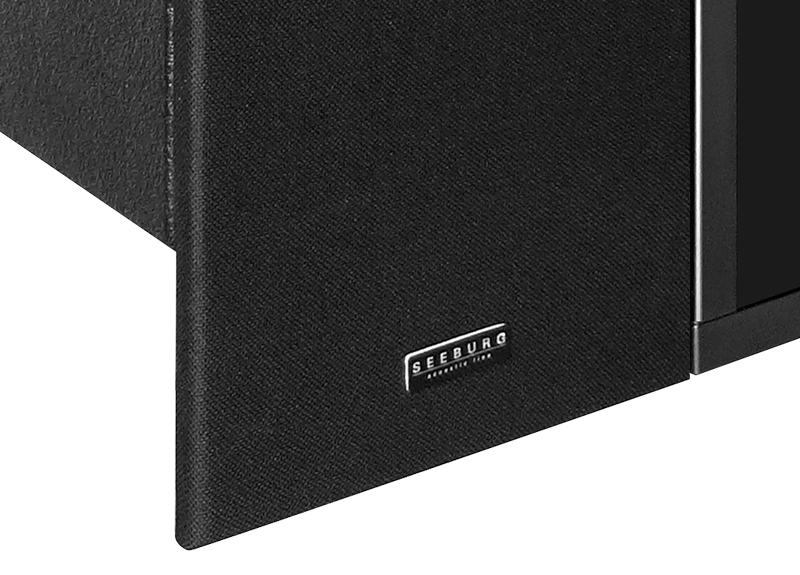

Customized < 1245 mm
Order No. 00121/Front/custom

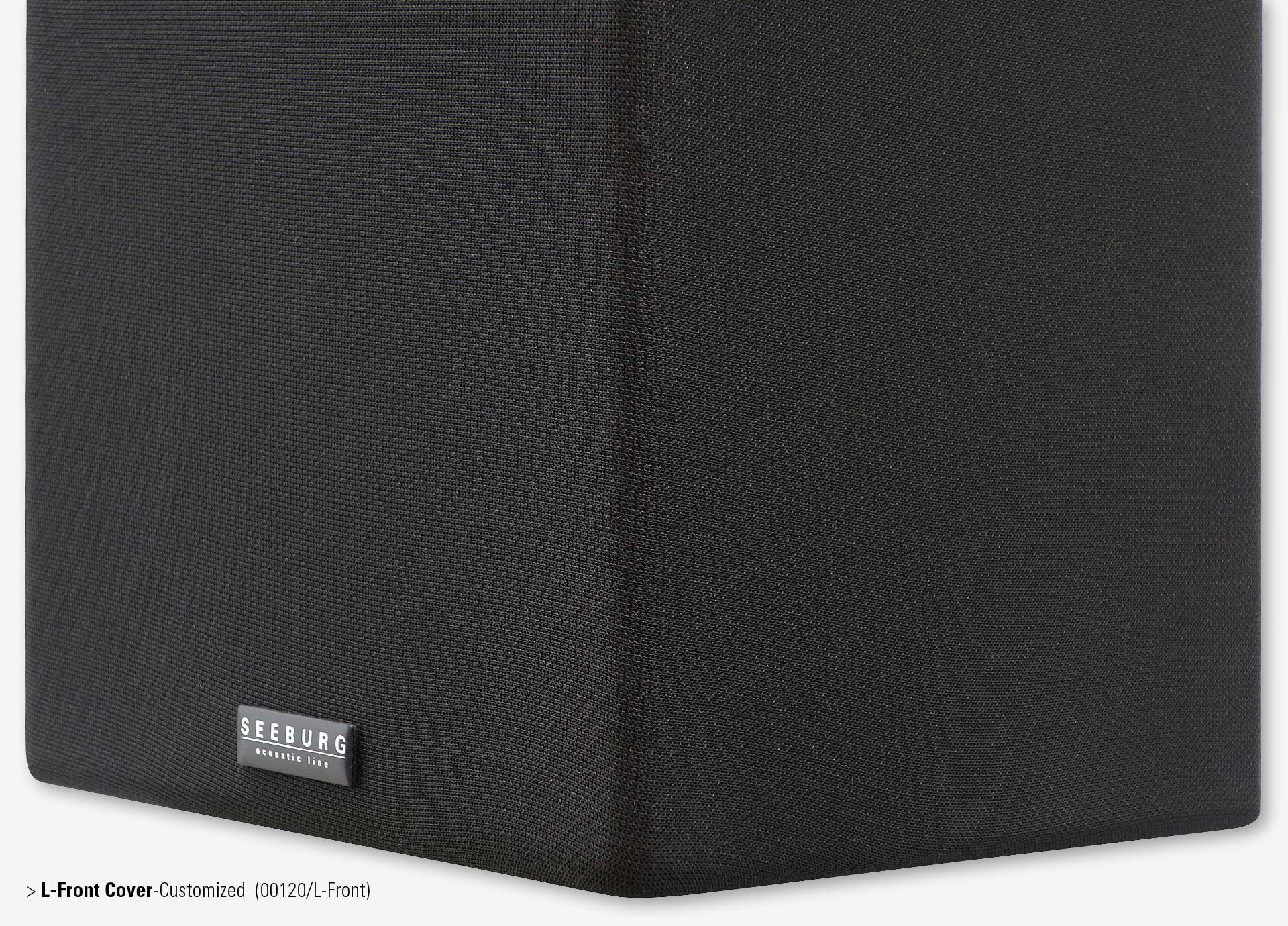

Customized < 1245 mm (L1)
Customized < 1950 mm (L2)
Customized < 2490 mm (L3)
Order No. 00122/L1
Order No. 00122/L2
