GALEO T Three-Way Line Array

GALEO T

00420/100

100°-Version,
2-way-active,
1500 W / 600 W AES
8 Ω / 8 Ω

00420/70

70°-Version,
as above
Downloads
Datenblatt Galeo T
Galeo T-Serie Flyer
3-D-Dateien_Galeo T
3-D-Dateien_Flying Frame
Simulationsdaten
Produktbilder

Das Galeo T ist ein High Performance Linearray für die Grossbeschallung mit vielen innovativen, akustischen und mechanischen Detaillösungen. Das System wird 2-Wege aktiv betrieben und benötigt daher nur zwei Verstärkerkanäle. Die beiden 12” Tiefmitteltöner sind platzsparend als doppelter Bandpass konstruiert, daher begnügt sich das Galeo T mit einer Systembreite von nur 76 cm. Die neuartige integrierte Flugmechnik erleichtert die Arbeit des Aufbaupersonals entscheidend, weil das Curving erst im geflogenen Zustand eingestellt werden muss. Mit einem maximalen Splaywinkel von 12° ist das Galeo T auch für Anwendungen geeignet, bei denen nur wenige Elemente eingesetzt werden können.

  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
Technische Daten
Speaker Components 2 x 12“ Nd / 4 x 6,5“ Nd / / 2 x 1,4“ Nd
Description Three-Way Line Array Unit
Power AES / Peak LF: 1500 W / 4500 W
HMF: 600 W / 1800 W
Impedance nominal LF: 8 Ω / HMF: 8 Ω
SPL   1 W / Peak @ 1 m
LF: 100 dB / 137 dB
HMF: 103 dB / 136 dB
Usable Range  - 6 dB
70 Hz - 18 kHz
Tuning Frequency   excursion minimum 80 Hz
X-Overpoint   acoustical LF/MF: Depends on preset
MF/HF: 1 kHz
Coverage horizontal x vertical 100° x 12° (100°-version)
70° x 12° (70°-version)
Max. Splay Angle 12°
Connectors 2 x Neutrik Speakon NL4MP in/out
Coding: 1 +/- HiMid, 2 +/- LowMid
Handles 4 x
Rigging / Fittings
Integrated flying hardware
Weight 49,0 kg
Size height x width x depth 38,0 x 76,0 x 52,0 cm
Order No. 00420/100 (100°-version)
00420/70    (70°-version)
Zubehör

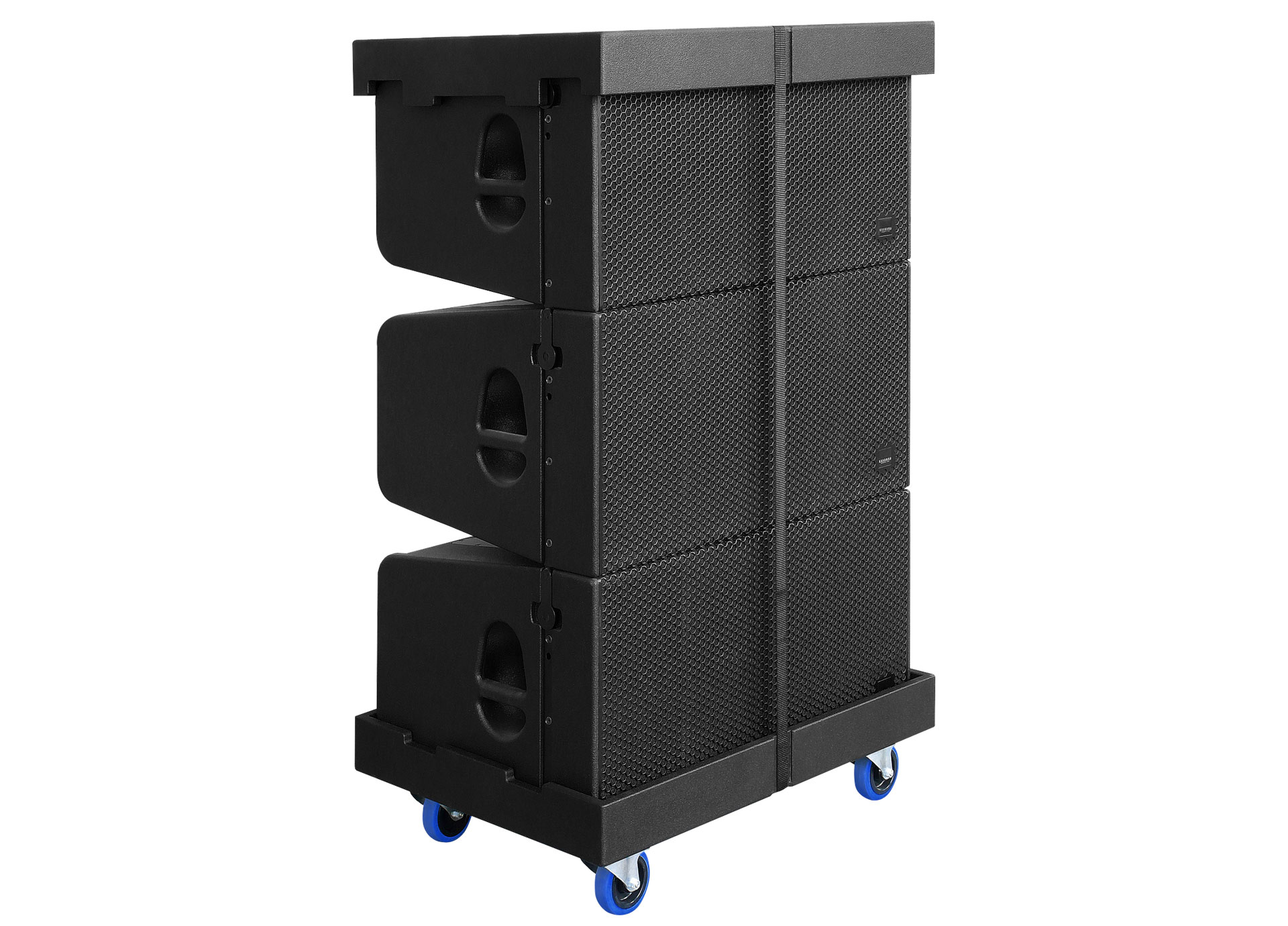

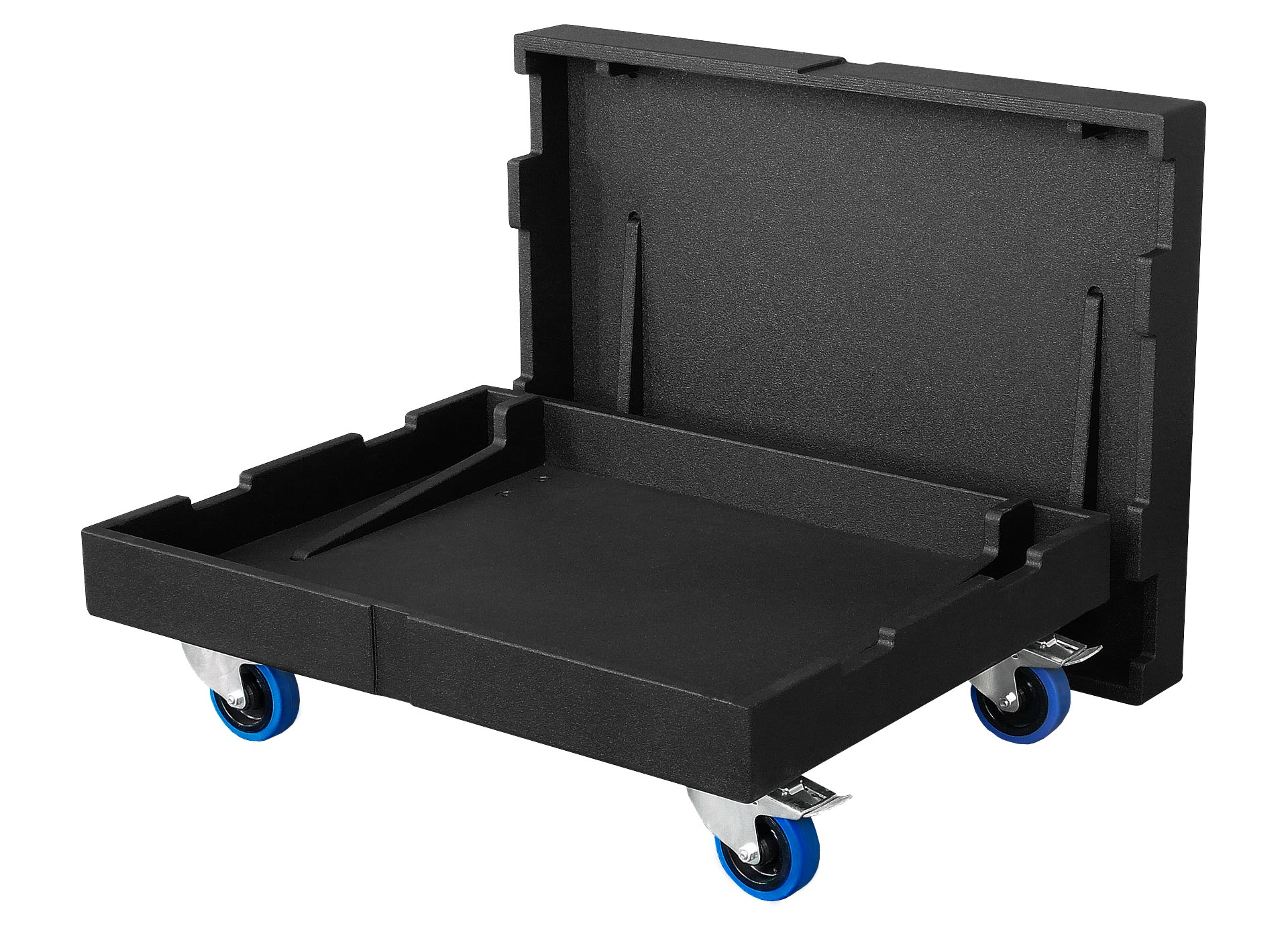

Dolly

for Galeo T,
up to 4 stacked units,
stackable

Order No. 01274
19” Rack

6 units, prepared for 2 x LAB amps,
HDLM 8, connection panel,
incl. internal cabling and installation

Order No. 10510
Flying Frame

for Galeo T and Galeo T Sub,
incl. accessories
(3 pcs. 12 x 40 mm ball lock pins,
load adapter and 100 mm distance
bar) - also for ground stack.

Order No. 01316
AMR Reflectors 100°

for Galeo T, Galeo S,
consisting of 2 pcs.,
AMR reflectors 100°,
incl. fittings

Order No. 08141/100
AMR Reflectors 70°

for Galeo T, Galeo S,
consisting of 2 pcs.,
AMR reflectors 70°,
incl. fittings

Order No. 08141/70

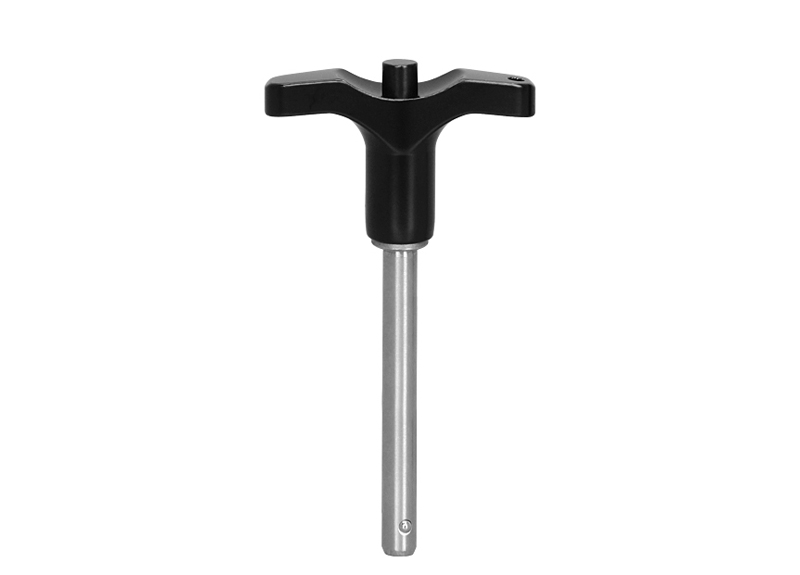

Ball Lock Pin

for Galeo S / Galeo S Sub,
flying frame and flying cradle
6,0 x 20,0 mm

Order No. 01380/6x40
Ball Lock Pins

for Galeo T flying frame and Galeo T,
12,0 x 40,0 mm

Order No. 01380/12x40
Load Adapter

for Galeo T flying frame and
Galeo T flying cradle.

Order No. 01316/L
Shackle

heavy duty with safety device,
WLL 3250 kg

Order No. 01372/3250 kg
Patch Cable

for Galeo T

Order No. 08448/T
Speaker-Cable NL4

NL4, incl. cable fastener
Länge:5 m
Order No.08452
Länge:10 m
Order No.08453
Länge:15 m

Order No. 08454
Lashing Strap

Safetex 25A-B-1-DR,
0,8 t, one-piece,
length: 6 m, width: 25 mm

Order No. 01320
Lashing Strap

Safetex 35A-B-1-DR,
2,0 t, one-piece,
length: 6 m, width: 35 mm

Order No. 01325
